Вибродвигатели однофазные серии Кем-П КВМ-М 2-х полюсные 3000 об/мин и 4-х полюсные 1500 об/мин, варианты работы: 50 или 60 Гц и однофазные промышленные электростанции мощностью от 0,15 кВт до 0,50 кВт, обеспечивающие центробежную силу от 28 кгс до 680 кгс - вибромоторы. Однофазные вибрационные двигатели серии KVM-M имеют сертификаты ATEX II 2D Ext b IIIC T 120C Db и IP66 для применения во взрывоопасных средах с горючей и взрывоопасной пылью.
 |
 |
 |
| Область применения | Технические характеристики | Преимущества |
| Вибрационные машины в целом, вибрационные экраны, вибрационные конвейеры и экстракторы, прессовальные столы, литейные ковши, кипящие слои, спиральные элеваторы. |
• Центробежная сила от 28 кгс до 680 кгс |
• Изоляция класса Н • Механическая защита IP 66 • Рабочая температура окружающей среды от -30°С до +40°С • Универсальные присоединительные размеры опоры • Усиленная прочная конструкция опоры, литой корпус из алюминиевого сплава. • Высококачественные подшипники • ПТК (дополнительно) • Дополнительные крышки из нержавеющей стали • Антикоррозийная краска для пищевых продуктов. |
 |
 |
 |
| Сертификаты | Приложения | Отрасли |
| • ATEX Ex II3 D | • Уплотнение бетона • Разгрузка биг-бэгов • Наполнение биг-бэгов • Сжатие биг-бэгов • Круглые вибрационные экраны • Декоративная станция • Очистка фильтров • Грузовики и промышленные автомобили • Паркетные и блочные машины • Очиститель манной крупы • Вибросита • Вибрационные полы для силосов • Вибрационные экстракторы для силосов и бункеров • Силосные транспортные средства • Вибрационные столы для испытаний • Вибрационный псевдоожиженный слой • Вибрационные питатели • Вибрационные экскаваторы • Вибрационные гравиметрические сепараторы • Питатели с вибрационной решеткой • Вибрационные каналы • Вибрационные сортировщики • Вибрационные спирали • Фильтр восстановления почвы • Выбойные машины • Вибросушилки • Вибропрессы • Вибросканирование |
• Строительный сектор • Энергетический сектор • Системы и машины • Сектор тяжелой промышленности • Кормовой сектор • Пищевая промышленность • Сектор пластмасс и химии • Экологические технологии |
2 полюса 3000-50Гц / 3600-60Гц
4 полюса 1500-50Гц / 1800-60Гц
| Тип | Размер | II 2D Класс |
Центробежная сила (кг/ф) |
Центробежная сила (кг/ф) |
Центробежная сила ( КН ) |
Центробежная сила ( КН ) |
(*) Статический момент (кгмм) |
(*) Статический момент (кгмм) |
Масса ( Кг ) |
Масса ( Кг ) |
Входная мощность ( Вт ) |
Входная мощность ( Вт ) |
Ном. Ток ( А ) |
Ном. Ток ( А ) |
IA / IN | IA / IN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | 60Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 220 V 50 Hz |
115 V 60 Hz |
50 Hz | 60 Hz | |||
| KVM-30-01-M01 | 01 | 120° | 52 | 53 | 0,511 | 0,520 | 4,9 | 3,7 | 4,3 | 3,8 | 150 | 110 | 0,46 | 0,92 | 2,30 | 2,70 |
| KVM-30-01-M02 | 01 | 120° | 78 | 71 | 0,748 | 0,697 | 6,1 | 4,9 | 4,5 | 4,4 | 180 | 150 | 0,68 | 1,35 | 2,50 | 2,90 |
| KVM-30-01-M03 | 01 | 120° | 165 | 132 | 1,601 | 1,295 | 15,2 | 9,1 | 4,7 | 4,5 | 200 | 160 | 0,73 | 1,46 | 3,30 | 3,30 |
| KVM-30-01-M04 | 01 | 120° | 228 | 220 | 2,299 | 2,158 | 21,3 | 15,2 | 5 | 4,7 | 220 | 160 | 0,73 | 1,46 | 3,30 | 3,30 |
| KVM-30-02-M01 | 02 | 120° | 325 | 290 | 3,153 | 2,845 | 29,9 | 20,0 | 8,5 | 8,1 | 300 | 300 | 1,15 | 2,80 | 3,50 | 3,60 |
| KVM-30-02-M02 | 02 | 120° | 460 | 434 | 4,444 | 4,258 | 40,0 | 30,0 | 9 | 8,6 | 380 | 450 | 1,70 | 3,50 | 3,50 | 3,50 |
| KVM-30-03-M01 | 03-a | 120° | 680 | 679 | 6,475 | 6,661 | 65,6 | 46,9 | 15 | 12,2 | 510 | 500 | 2,10 | 4,50 | 4,00 | 4,00 |
(*) Рабочий момент = 2x статический момент

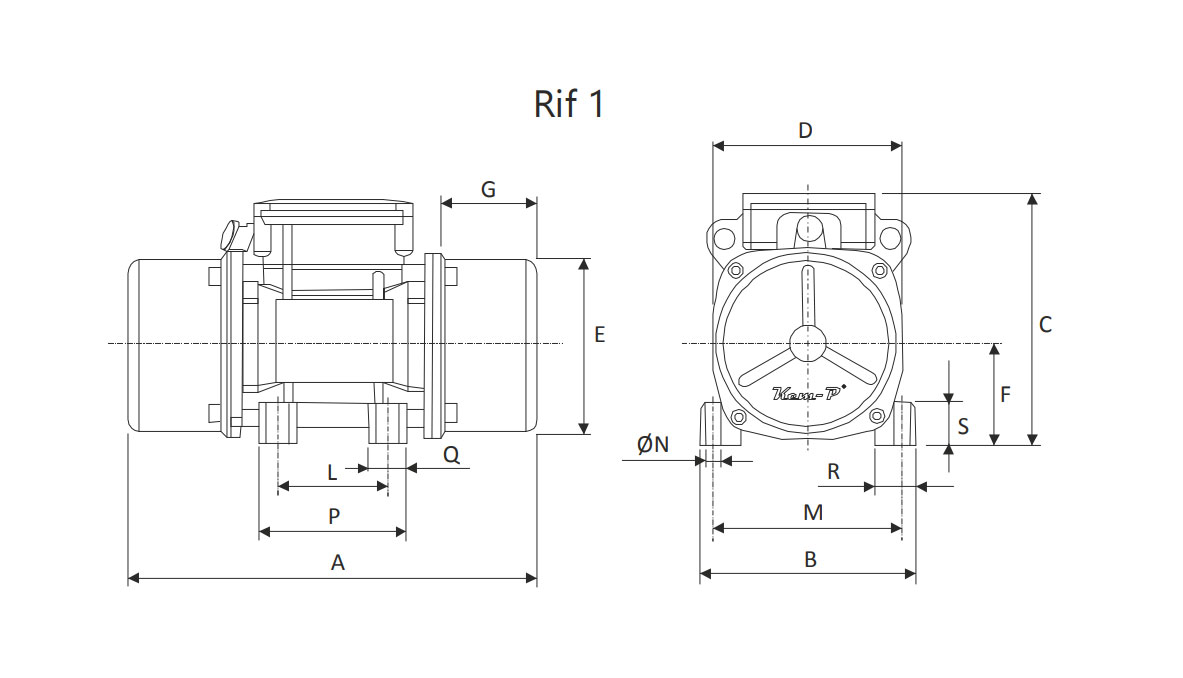

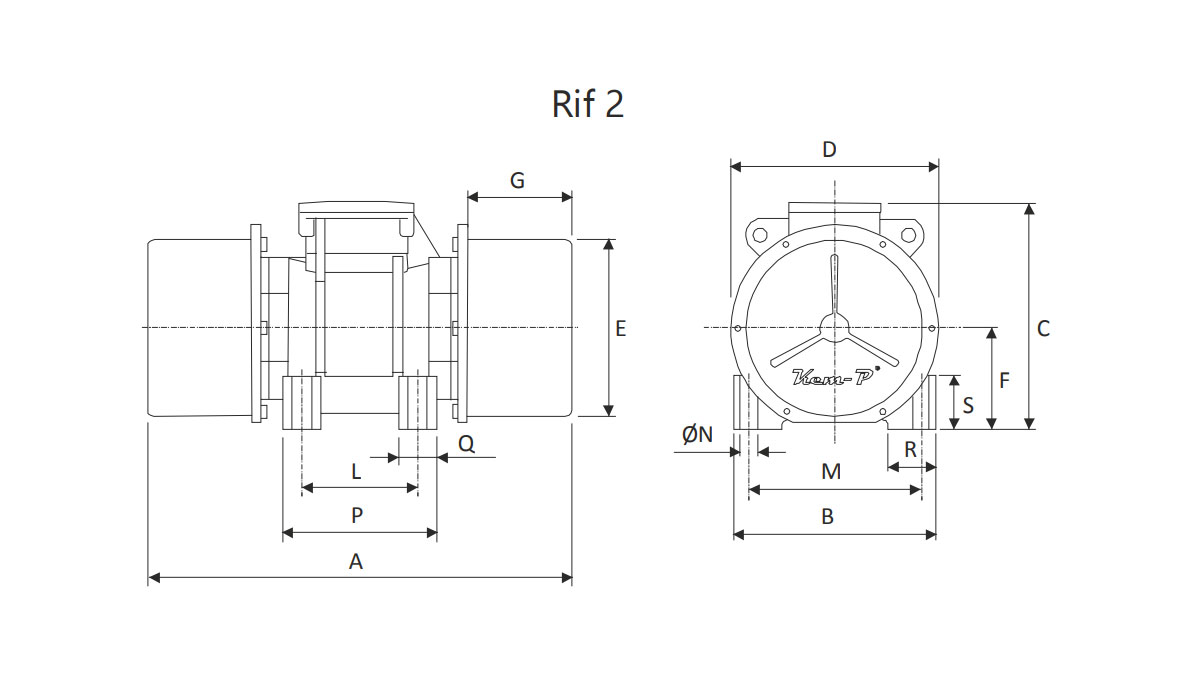

| Габаритные размеры (мм) | |||||||||||||||||
| Тип | Размер | Риф | A | B | C | D | ØE | F | G | L | M | ØN | ØN | P | Q | R | S |
| KVM-30-01-M01 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-30-01-M02 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-30-01-M03 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-30-01-M04 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-30-02-M01 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13.5 | 4 | 117 | 27 | 27 | 30 |
| KVM-30-02-M02 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13.5 | 4 | 117 | 27 | 27 | 30 |
| KVM-30-03-M01 | 03-A | 2 | 315 | 190 | 208 | 187 | 155 | 90,5 | 65 | 100÷105 | 140÷160 | 12 | 4 | 133 | 33 | 40 | 45 |
| Тип | Размер | II 2D Класс |
Центробежная сила (кг/ф) |
Центробежная сила (кг/ф) |
Центробежная сила ( КН ) |
Центробежная сила ( КН ) |
(*) Статический момент (кгмм) |
(*) Статический момент (кгмм) |
Масса ( Кг ) |
Масса ( Кг ) |
Входная мощность ( Вт ) |
Входная мощность ( Вт ) |
Ном. Ток ( А ) |
Ном. Ток ( А ) |
IA / IN | IA / IN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | 60Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 220 V 50 Hz |
115 V 60 Hz |
50 Hz | 60 Hz | |||
| KVM-15-01-M01 | 01 | 120° | 28 | 22 | 0,226 | 0,216 | 9,2 | 6,1 | 4,5 | 4,3 | 150 | 85 | 0,20 | 0,20 | 2,00 | 2,00 |
| KVM-15-01-M02 | 01 | 120° | 35 | 33 | 0,304 | 0,324 | 12,4 | 9,1 | 4,7 | 4,5 | 190 | 85 | 0,20 | 0,20 | 2,00 | 2,00 |
| KVM-15-01-M03 | 01 | 120° | 67 | 55 | 0,625 | 0,540 | 21,5 | 15,2 | 5,1 | 4,8 | 200 | 105 | 0,21 | 0,21 | 2,10 | 2,50 |
| KVM-15-01-M03 | 02 | 120° | 96 | 88 | 0,924 | 0,863 | 33,4 | 24,3 | 9,5 | 9 | 300 | 105 | 0,21 | 0,21 | 3,30 | 3,70 |
| KVM-15-03-M01 | 03-a | 120° | 221 | 199 | 2,172 | 1,952 | 79,9 | 55,0 | 15,6 | 14,6 | 350 | 190 | 0,45 | 0,37 | 2,20 | 2,50 |
(*) Рабочий момент = 2x статический момент

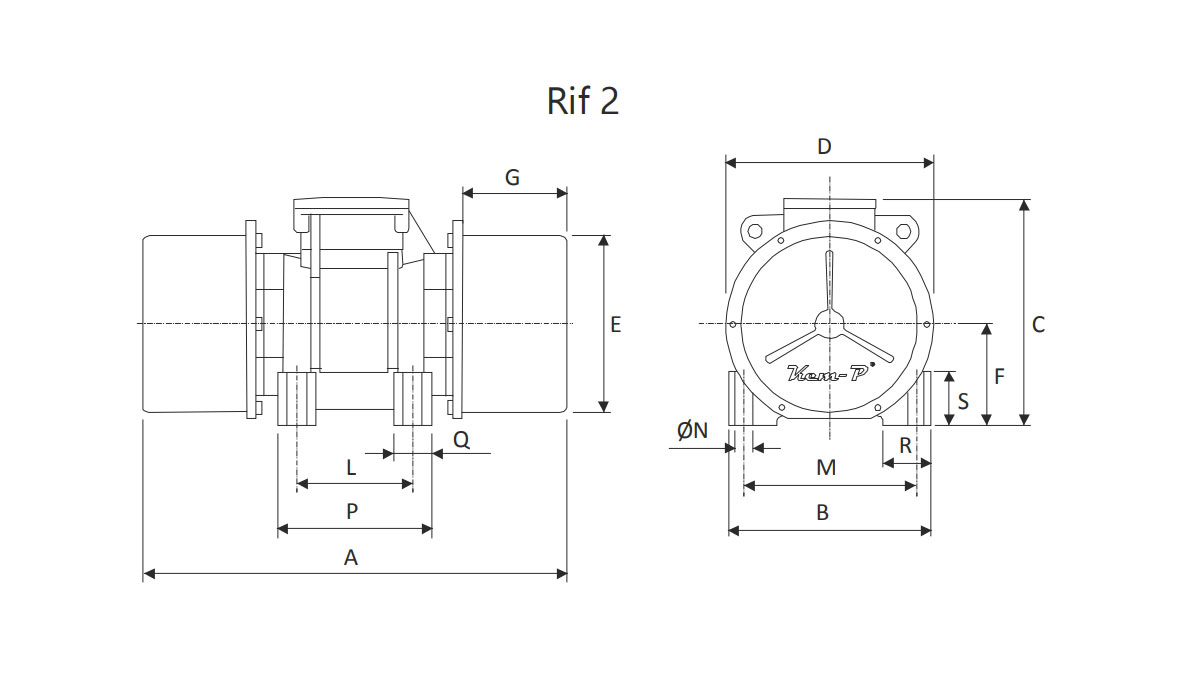

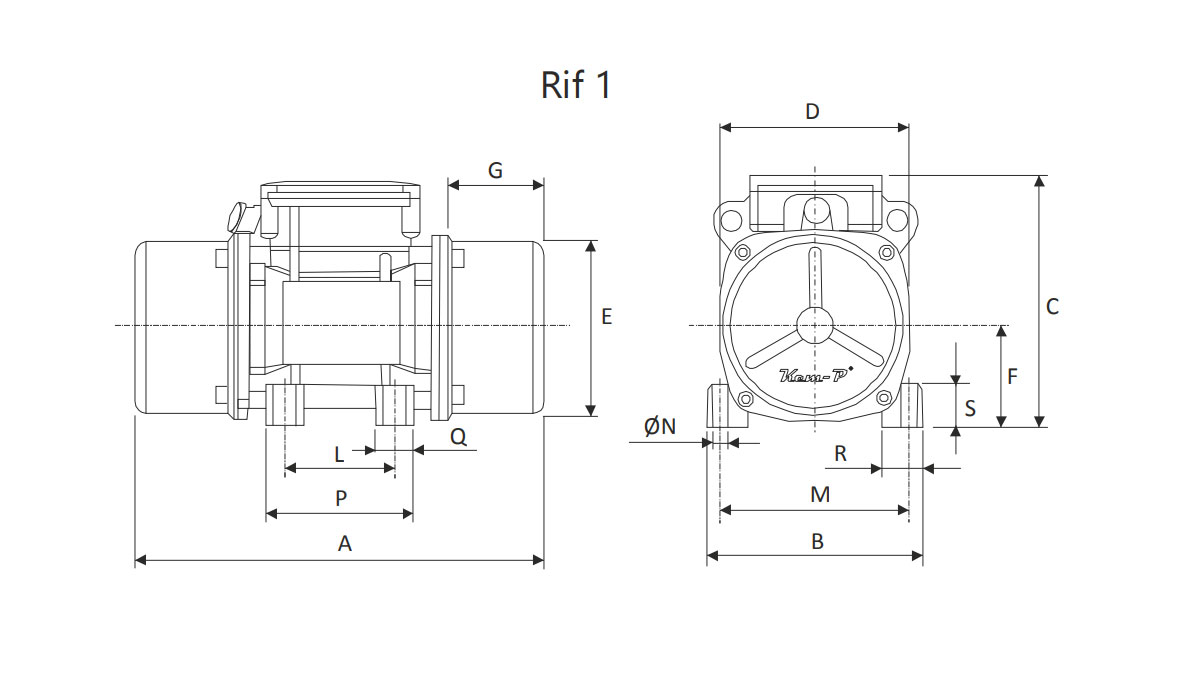

| Габаритные размеры (мм) | |||||||||||||||||
| Тип | Размер | Риф | A | B | C | D | ØE | F | G | L | M | ØN | ØN | P | Q | R | S |
| KVM-15-01-M01 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-15-01-M02 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-15-01-M03 | 01 | 1 | 241 | 125 | 145 | 109 | 100 | 58 | 60,5 | 70÷74 | 106 | 8,75 | 4 | 90 | 23 | 23 | 23 |
| KVM-15-02-M01 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13,5 | 4 | 117 | 27 | 27 | 30 |
| KVM-15-03-M01 | 03-a | 2 | 315 | 190 | 208 | 187 | 155 | 90,5 | 65 | 100÷105 | 140÷160 | 12 | 4 | 133 | 33 | 40 | 45 |
