بدنه از پروفیل آلیاژ آلومینیوم و قسمت مربع داخلی از پروفیل فولادی ساخته شده است. طول قطعه وارد شده به پروفیل داخلی باید حداقل 3 برابر ابعاد داخلی پروفیل باشد. هنگام استفاده از عنصر تعلیق نوع PO-P، به جز محور حرکت نباید هیچ نوسان یا نیرویی وجود داشته باشد.
نصب آسان
دوام

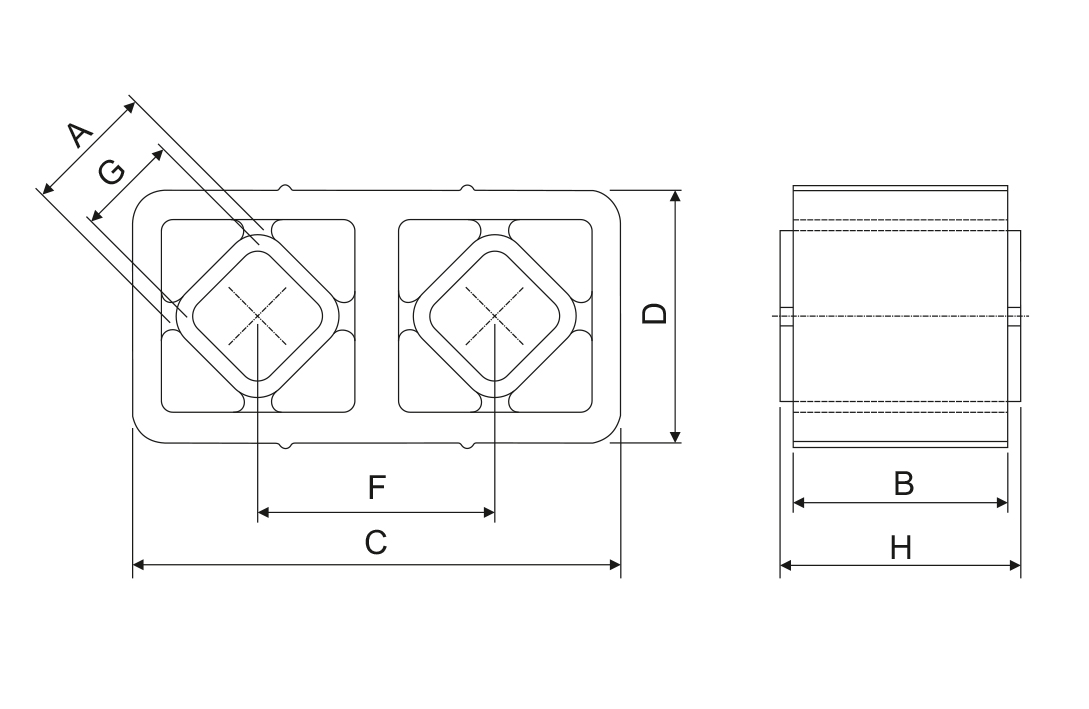

| ابعاد کلی، میلی متر) A |
ابعاد کلی، میلی متر) B |
ابعاد کلی، میلی متر) C |
ابعاد کلی، میلی متر) D |
ابعاد کلی، میلی متر) E |
ابعاد کلی، میلی متر) F |
ابعاد کلی، میلی متر) G |
ابعاد کلی، میلی متر) H |
حداقل گشتاور نیوتن متر 5° |
حداقل گشتاور نیوتن متر 10° |
حداقل گشتاور نیوتن متر 15° |
حداقل گشتاور نیوتن متر 20° |
حداقل گشتاور نیوتن متر 25° |
حداقل گشتاور نیوتن متر 30° |
وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PО-P 25х40 | 25 | 40 | 91 | 47 | -- | 44 | 19 | 45 | 4,8 | 11,0 | 18,0 | 27,6 | 40,5 | 58,4 | 0,40 |
| PО-P 25х60 | 25 | 60 | 91 | 47 | -- | 44 | 19 | 65 | 7.1 | 16.2 | 26,6 | 40,8 | 59,9 | 86,4 | 0,59 |
| PО-P 25х80 | 25 | 80 | 91 | 47 | -- | 44 | 19 | 85 | 9.4 | 21,4 | 35,2 | 54,0 | 79,3 | 114,4 | 0,78 |
| PО-P 25х100 | 25 | 100 | 91 | 47 | -- | 44 | 19 | 105 | 11,8 | 26,9 | 44.1 | 67,7 | 99,6 | 143,7 | 0,97 |
| PО-P 35х60 | 35 | 60 | 123 | 63 | -- | 60 | 29 | 70 | 13.2 | 30,9 | 54,4 | 79,3 | 114,9 | 164,6 | 0,98 |
| PО-P 35х80 | 35 | 80 | 123 | 63 | -- | 60 | 29 | 90 | 17,5 | 40,9 | 68,2 | 105.1 | 152,3 | 218,2 | 1,28 |
| PО-P 35х100 | 35 | 100 | 123 | 63 | -- | 60 | 29 | 110 | 21,9 | 51,2 | 85,3 | 131,5 | 190,6 | 273,1 | 1,59 |
| PО-P 35x120 | 35 | 120 | 123 | 63 | -- | 60 | 29 | 130 | 26,3 | 61,5 | 102,5 | 157,9 | 228,9 | 327,9 | 1,90 |
| PО-P 45x80 | 45 | 80 | 152 | 82 | -- | 76 | 39 | 90 | 27,8 | 62,8 | 104,7 | 161 | 224 | 321,8 | 2,96 |
| PО-P 45x110 | 45 | 110 | 152 | 82 | -- | 76 | 39 | 120 | 34,9 | 78,8 | 131,2 | 201,8 | 280,9 | 403 | 4.08 |
| PО-P 45x150 | 45 | 150 | 152 | 82 | -- | 76 | 39 | 160 | 52,0 | 118,0 | 196,5 | 302,5 | 421,0 | 605.0 | 5,59 |
| PО-P 50x120 | 50 | 120 | 160 | 86 | -- | 80 | 40 | 130 | 53,0 | 136,0 | 251,0 | 394,5 | 568,5 | 773,5 | 5,37 |
| PО-P 50x160 | 50 | 160 | 160 | 88 | -- | 80 | 40 | 170 | 77,4 | 198,5 | 366,0 | 575,0 | 829,0 | 1128 | 7,35 |
| PО-P 50x200 | 50 | 200 | 160 | 90 | -- | 80 | 40 | 210 | 101 | 260,5 | 479,0 | 750,0 | 1080 | 1465 | 9,45 |
محاسبه معمولی عناصر PO-P
از آنجایی که مجموع مقادیر فنر عناصر نوسانی لاستیکی از نوع PO-P تقریباً با مقدار طبیعی فنر منطبق است، ترجیحاً از آن به عنوان یک عنصر محرک انعطاف پذیر استفاده شود. زاویه خمشی عناصر نوسانی باید در محدوده 5± درجه باشد عناصر نوسانی انعطاف پذیر فقط با نوار نقاله های ارتعاشی با بار مداوم استفاده می شوند.
نوع نصب PO-P
بازوی میل لنگ را می توان به بدنه I یا بدنه II، انتهای بدنه یا هر نقطه ای وصل کرد. جهت نیرو باید عمود بر زاویه اتصال عنصر نوسانی PO-P باشد. محور میل لنگ باید عمود بر زاویه اتصال عنصر تعلیق محفظه باشد. عناصر چرخشی از نوع PO-P فقط باید در سیستم های ارتعاشی با فرکانس طبیعی استفاده شوند.
