عناصر تعلیق نوع PO-D

بدنه از پروفیل آلیاژ آلومینیوم و قسمت مربع داخلی از آلیاژ آلومینیوم ساخته شده است. مربع داخلی دارای یک سوراخ مستقیم است به طوری که بازوهای اهرم را می توان به یکدیگر پیچ کرد. در صورت تمایل می توان قسمت مربع داخلی را نخ کرد.

نصب آسان

دوام

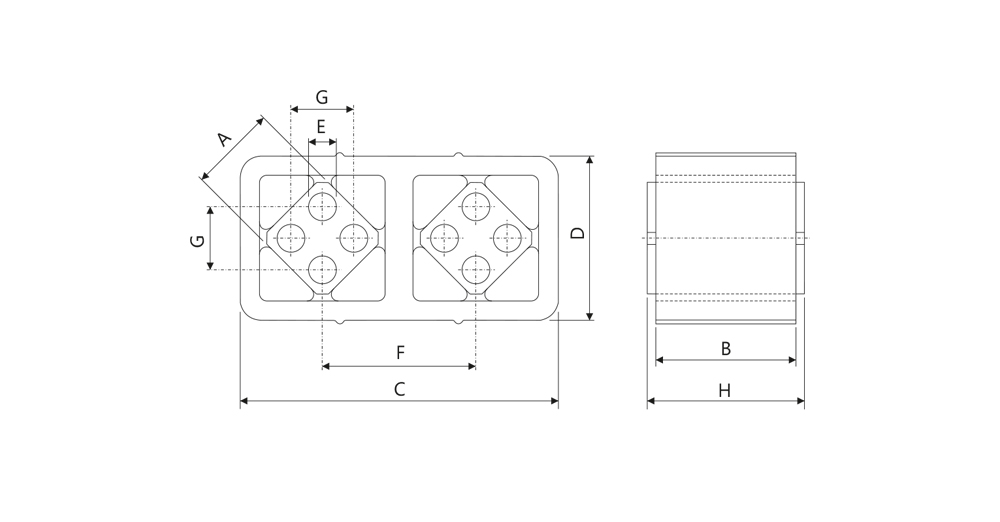

	ابعاد کلی، میلی متر) A	ابعاد کلی، میلی متر) B	ابعاد کلی، میلی متر) C	ابعاد کلی، میلی متر) D	ابعاد کلی، میلی متر) E	ابعاد کلی، میلی متر) F	ابعاد کلی، میلی متر) G	ابعاد کلی، میلی متر) H	حداقل گشتاور نیوتن متر 5°	حداقل گشتاور نیوتن متر 10°	حداقل گشتاور نیوتن متر 15°	حداقل گشتاور نیوتن متر 20°	حداقل گشتاور نیوتن متر 25°	حداقل گشتاور نیوتن متر 30°	وزن (کیلوگرم)
PО-D 16х25	16	25	60	30	Ø5	30	10	30	0,8	1,7	2,8	4.1	5,8	8.4	0,22
PО-D 16х40	16	40	60	30	Ø5	30	10	45	1,2	2,7	4.3	6,6	9.3	13.3	0,34
PО-D 16х50	16	50	60	30	Ø5	30	10	55	1,7	4.1	6,5	9,7	13,9	20.1	0,42
PО-D 18х30	18	30	70	35	Ø6	35	12	35	2.1	4.6	7,8	11.2	15.2	20,9	0,31
PО-D 18х50	18	50	70	35	Ø6	35	12	55	3,4	7.7	12,6	18,4	25,4	34,8	0,51
PО-D 18х80	18	80	70	35	Ø6	35	12	85	5.3	12.2	20,5	29,5	40,2	55,5	0,81
PО-D 25х40	25	40	91	47	Ø8	44	18	45	4,8	11,0	18,0	27,6	40,5	58,4	0,33
PО-D 25х60	25	60	91	47	Ø8	44	18	65	7.1	16.2	26,6	40,8	59,9	86,4	0,49
PО-D 25х80	25	80	91	47	Ø8	44	18	85	9.4	21,4	35,2	54,0	79,3	114,4	0,65
PО-D 25х100	25	100	91	47	Ø8	44	18	105	11,8	26,9	44.1	67,7	99,6	143,7	0,80
PО-D 35х60	35	60	123	63	Ø10	60	23	70	13.2	30,9	54,4	79,3	114,9	164,6	0,92
PО-D 35х80	35	80	123	63	Ø10	60	23	90	17,5	40,9	68,2	105.1	152,3	218,2	1,21
PО-D 35х100	35	100	123	63	Ø10	60	23	110	21,9	51,2	85,3	131,5	190,6	273,1	1,50
PО-D 35х120	35	120	123	63	Ø10	60	23	130	26,3	61,5	102,5	157,9	228,9	327,9	1,77
PО-D 45х80	45	80	152	82	Ø12	76	35	90	28,0	62,8	104,5	160,3	222,3	320,4	3.03
PО-D 45х100	45	100	152	82	Ø12	76	35	110	34,6	78,4	130,1	200,2	278,5	400,2	3,80
PО-D 45х110	45	110	152	82	Ø12	76	35	120	34,8	78,3	130,3	200,5	278,8	400,5	4.19
PО-D 45х150	45	150	152	82	Ø12	76	35	160	52,0	117,3	195,2	300,4	420,8	600,7	5,72
PО-D 50х120	50	120	160	86	М12	80	40	130	51,2	133,5	250,8	395,3	570,2	780,2	5.13
PО-D 50х160	50	160	160	88	М12	80	40	170	77,3	197,2	363,5	570,2	820,4	1115	7.09
PО-D 50х200	50	200	160	90	М12	80	40	210	102,5	260,3	475,8	745,2	1070	1450	9.14

محاسبه معمولی عناصر PO-D

از آنجایی که مجموع مقادیر فنر عناصر نوسانی لاستیکی از نوع PO-D تقریباً مشابه مقدار فنر معمولی است، ترجیحاً از آن به عنوان یک عنصر محرک انعطاف پذیر استفاده شود. زاویه خمشی عناصر نوسانی باید در محدوده 5± درجه باشد عناصر نوسانی انعطاف پذیر فقط با نوار نقاله های ارتعاشی با بار مداوم استفاده می شوند.

نوع نصب PO-D

بازوی میل لنگ را می توان به بدنه I یا بدنه II یا هر نقطه ای متصل کرد. جهت نیرو باید عمود بر زاویه گیره چرخاننده PO-D باشد. محور میل لنگ باید عمود بر زاویه اتصال عنصر تعلیق بدنه باشد. عناصر چرخشی نوع PO-D فقط باید در سیستم های ارتعاشی با فرکانس طبیعی استفاده شوند.
