عناصر میرایی نوع TD برای تعدیل ارتعاشات در بارهای فشاری، کششی، برشی و پیچیده استفاده می شود. مناسب برای نصب روی زمین، سقف یا دیوار. بدنه از پروفیل فولادی جوش داده شده، قسمت داخلی از میله فولادی ساخته شده است.
نصب آسان
دوام
| ТD - مواد | |
|---|---|
| نوع مدل | 16-18 |
| محفظه ساخته شده از پروفیل فولادی جوش داده شده | X |
| داخل میله فولادی | X |
| بارگذاری [N] محور - محوری (xx zz) |
А | B | С | D | ØЕ | ØF | G | H | I | J | К | L | М | N | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТD 16 | ... - 850 | 16 | 35 | 80 | 49,5 | 9,5 | 20 | 12,5 | 55 | 24,5 | 25 | М10 | 58,5 | 3 | 10 | 0,37 |
| ТD 18 | 550 - 1500 | 18 | 40 | 100 | 64 | 9,5 | 28 | 12,5 | 75 | 31 | 33 | М10 | 74 | 4 | 13 | 0,68 |
| ТD 25 | 1200 - 2800 | 25 | 50 | 130 | 79 | 11,5 | 35 | 15 | 100 | 37 | 42 | М12 | 90 | 4 | 17 | 1,18 |
| ТD 35 | 2500 - 4800 | 35 | 70 | 155 | 105 | 14 | 45 | 17,5 | 120 | 51 | 54 | М16 | 116,5 | 5 | 19 | 2,38 |
| ТD 45 | 4200 - 7800 | 45 | 90 | 190 | 127 | 18 | 60 | 25 | 140 | 63 | 64 | М20 | 147,5 | 6 | 23 | 4,52 |
| ТD 50 | 5800 - 12000 | 50 | 100 | 140 | 150 | -- | 70 | 20 | 100 | 70 | 80 | М20 | 262 | 8 | 28 | 7,92 |
حداکثر بار روی محور y ÷ Y 10 درصد بار روی محورهای Z ÷ Z و X ÷ X است.
بارهای ضربه ای آنی مجاز 2.5 گرم در امتداد محورهای Z ÷ Z و X ÷ X.
نوع نصب TD
عنصر میرایی نوع TD برای میرایی ارتعاش در ژنراتورها، ماشین‌های CNC، پمپ‌ها، سنگ شکن‌ها، ماشین‌های فرز، کمپرسورها و قطعات ماشین آلات مشابه استفاده می‌شود. برای جلوگیری از سر و صدای ناشی از لرزش استفاده می شود.

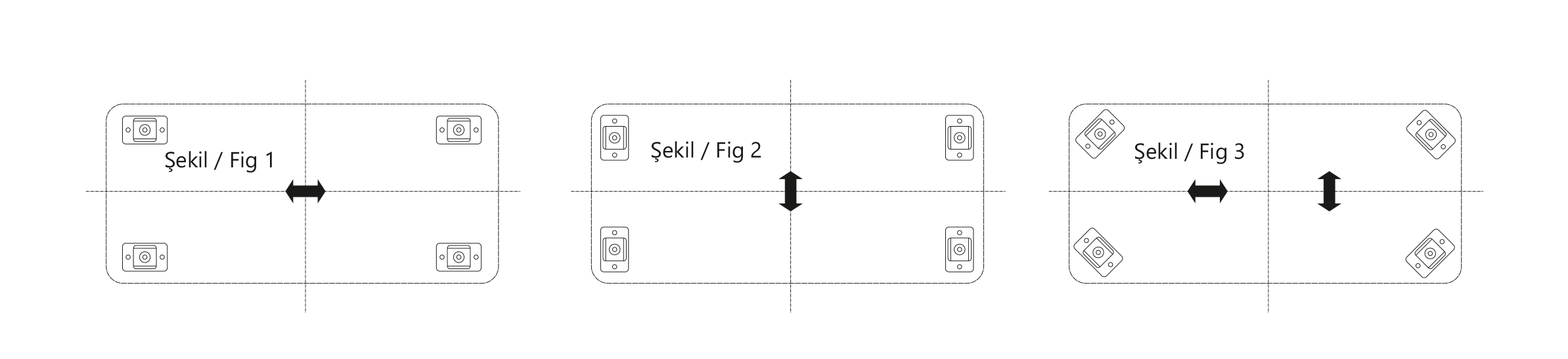

توصیه های مجمع TD
* با بارهای دینامیکی طولی (شکل - 1)
* با بارهای دینامیکی عرضی (شکل - 2)
* برنامه های کاربردی با بارهای دینامیکی ناهموار (شکل - 3)
