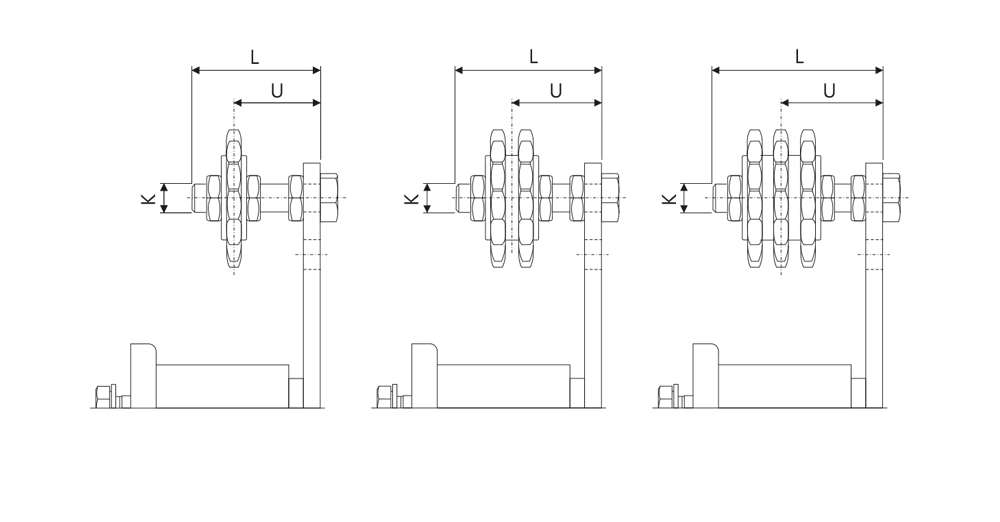

کشش های نوع Z

چرخ‌دنده‌های نوع Z برای ایجاد کشش و موقعیت مناسب در زنجیر با تین‌های GK، GK-K یا GK-C استفاده می‌شوند. طراحی شده برای مدارهای تک، دو یا سه. هاب آنها از بلبرینگ های سری 2Z 6000 خود روان کننده استفاده می کند.

نصب آسان

دوام

ANSI	DIN 8187	مدل	تعداد دندان ها	К	L	لحظه سفت کردن مهره شش گوش 0,5d (Нм)	محدوده دامنه تنظیم ریل راهنما U	اندازه مدل (GK)	وزن (کیلوگرم)
تنها
35	ИСО 06 В-1	Z3/8" 10а	15	М10	55	20	21-45 / 19-45	ГК 16/18	0,12
40	ИСО 08 В-1	Z1/2" 10а	15	М10	55	20	21-43	ГК 18	0,20
50	ИСО 10 В-1	Z5/8" 12а	15	М12	80	35	26-67	ГК 25	0,39
60	ИСО 12В-1	Z3/4" 12а	15	М12	80	35	26-67	ГК 25	0,59
60	ИСО 12В-1	Z3/4" 20а	15	М20	100	172	38-82	ГК 35	0,91
80	ИСО 16В-1	З1" 16б	13	М20	100	172	38-82	ГК 35	1.30
100	ИСО 20В-1	Z1-1/4" 20а	13	М20	100	172	40-82 / 48-82	ГК 45-50	2.08
120	ИСО 24В-1	Z1-1/2" 20а	11	М20	140	172	40-122 / 48-122	ГК 45-50	2,54

ANSI	DIN 8187	مدل	تعداد دندان ها	К	L	لحظه سفت کردن مهره شش گوش 0,5d (Нм)	محدوده دامنه تنظیم ریل راهنما U	اندازه مدل (GK)	وزن (کیلوگرم)
دو برابر
35	ИСО 06 В-2	Z3/8" 10b	15	М10	55	20	27-39 / 28-39	ГК 16/18	0,20
40	ИСО 08 В-2	Z1/2" 10b	15	М10	55	20	28-40	ГК 18	0,38
50	ИСО 10 В-2	Z5/8" 12b	15	М12	80	35	36-60	ГК 25	0,76
60	ИСО 12 В-2	Z3/4" 12b	15	М12	80	35	36-58	ГК 25	1,27
60	ИСО 12 В-2	Z3/4" 20b	15	М20	120	172	47-93	ГК 35	1,56
80	ИСО 16В-2	З1" 20б	13	М20	120	172	54-85	ГК 35	2,69
100	ИСО 20 В-2	Z1-1/4" 20b	13	М20	140	172	60-104 / 68-104	ГК 45-50	4,79
120	ИСО 24 В-2	Z1-1/2" 20b	11	М20	140	172	68-93 / 76-93	ГК 45-50	5,78

ANSI	DIN 8187	مدل	تعداد دندان ها	К	L	لحظه سفت کردن مهره شش گوش 0,5d (Нм)	محدوده دامنه تنظیم ریل راهنما U	اندازه مدل (GK)	وزن (کیلوگرم)
سه گانه
35	ИСО 06 В-3	Z3/8" 10с	15	М10	70	20	29-51 / 31-51	ГК 18	0,26
40	ИСО 08 В-3	Z1/2" 12c	15	М10	80	35	38-56	ГК 25	0,58
50	ИСО 10 В-3	Z5/8" 12с	15	М12	80	35	42-52	ГК 25	1.12
60	ИСО 12 В-3	Z5/8" 20с	15	М12	120	172	55-85	ГК 35	1,66
60	ИСО 12 В-3	Z3/4" 20с	15	М20	120	172	55-84	ГК 35	2.13
80	ИСО 16 В-3	Z1" 20c	13	М20	180	172	72-110	ГК 45	4.13
100	ИСО 20 В-3	Z1-1/4" 20с	13	М20	160	172	78-105/86-105	ГК 45-50	7,43
120	ИСО 24 В-3	Z1-1/2" 20c	11	М20	180	172	93-109 / 101-109	ГК 45-50	9.07
