کشنده تسمه نوع S را می توان با بازوهای کششی GK و GK-K استفاده کرد. غلتک از مواد PA6G مقاوم در برابر سایش ساخته شده است. هاب ها از بلبرینگ های سری 2Z 6000 خود روان شونده استفاده می کنند.
نصب آسان
دوام
حداکثر سرعت (دور در دقیقه) |
حداکثر توان عملیاتی (میلی متر) |

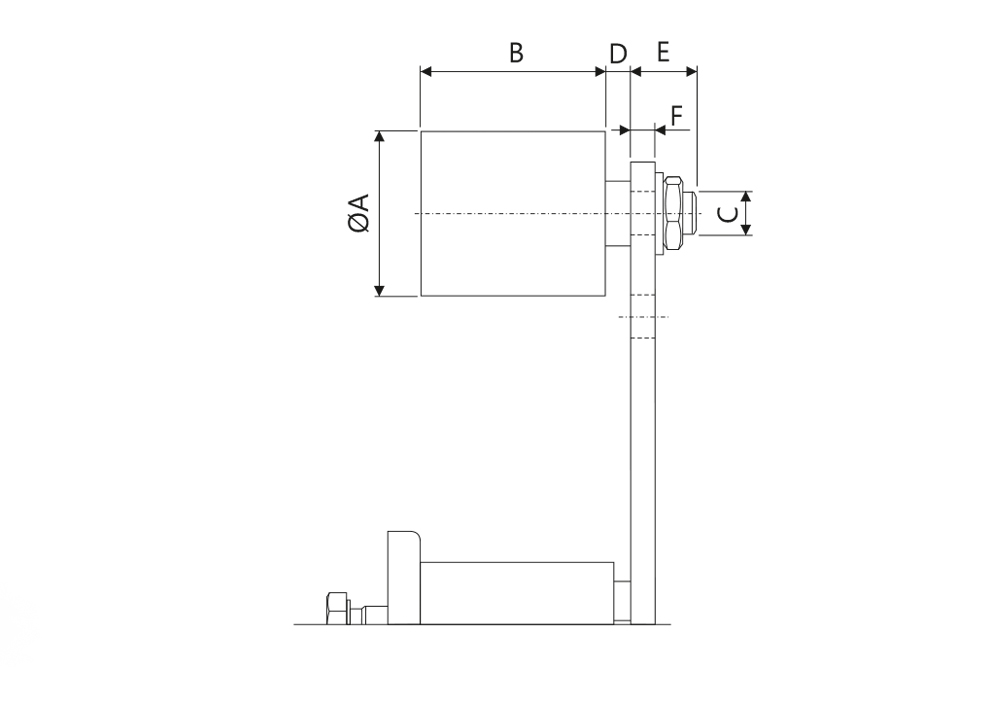

ØА | B | С | D | E | F | لحظه سفت کردن مهره شش گوش (Nm) |
اندازه مدل (GK) |
وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| S 10 | 8000 | 30 | 30 | 35 | М8 | 2 | 14,4 | 5 | 20 | GK 10 | 0,08 |
| S 16-18 | 8000 | 40 | 40 | 45 | М10 | 6 | 16 | 8 | 20 | GK 16-18 | 0,17 |
| S 25 | 6000 | 55 | 60 | 60 | М12 | 8 | 21,4 | 8 | 35 | GK 25 | 0,40 |
| S 35 | 5000 | 85 | 80 | 90 | М20 | 8 | 29,4 | 10 | 160 | GK 35 | 1,15 |
| S 45 | 4500 | 130 | 90 | 135 | М20 | 10 | 30,3 | 12 | 160 | GK 45 | 1,81 |

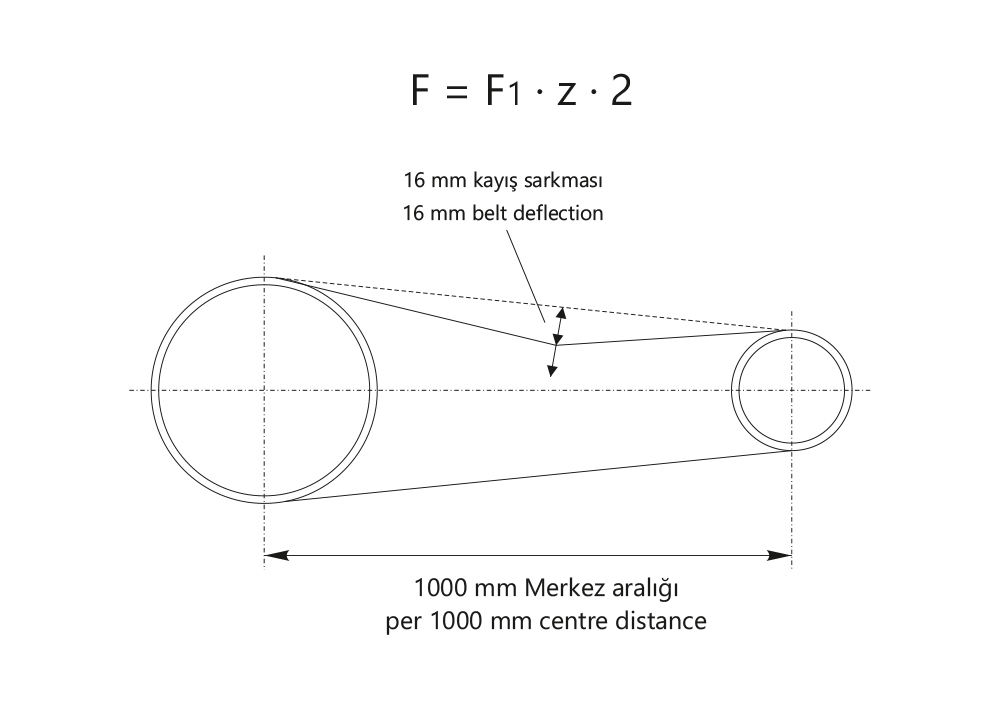

معیارهای عمومی انتخاب:
F: استحکام کششی در زاویه پیش تنیدگی 20 درجه
F1: نیروی آزمایش عملیاتی اولیه طبق دستورالعمل سازنده تسمه
Z: تعداد تسمه
2: ضرب کننده برای جبران لغزش تسمه و/یا ضریب نیروی گریز از مرکز روی بازوهای تسمه
* هر 1000 میلی متر (انحراف 16 میلی متر برای فاصله بین مراکز قرقره ها). برای یک مقدار افتادگی برای فاصله مرکزی کوتاهتر یا طولانی تر، یک مقدار میانی مناسب باید پیدا شود.

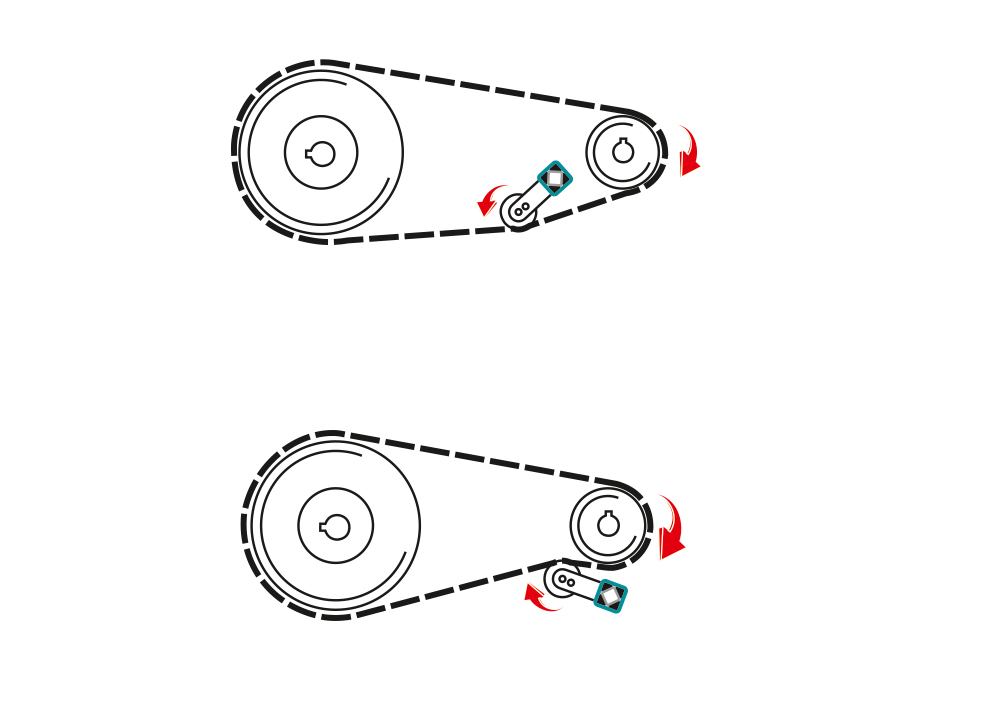

سیستم کشش از طریق یک تسمه با یک قرقره بر روی خط برگشت نصب می شود. باید اطمینان حاصل شود که تسمه از فاصله تماس کافی با درایو و قرقره های بیکار برخوردار است. در صورت فاصله زیاد بین دو قرقره، استفاده از قرقره کششی شیار عمیق توصیه می شود.
سیستم کشش تسمه با یک قرقره صاف.
قطر قرقره تخت باید حداقل 2/3 کوچکترین قرقره در سیستم باشد.
عرض قرقره باید حداقل 20 درصد بیشتر از عرض کل مجموعه تسمه باشد. روی خط برگشت نصب می شود. باید اطمینان حاصل شود که تسمه از فاصله تماس کافی با درایو و قرقره های بیکار برخوردار است.
تسترها برای بررسی کشش مناسب تسمه V اصطکاک در دسترس هستند.
این عمل را نمی توان با انگشتان انجام داد! چنین خطایی منجر به سایش زودرس تسمه و از کار افتادن سیستم خواهد شد!
