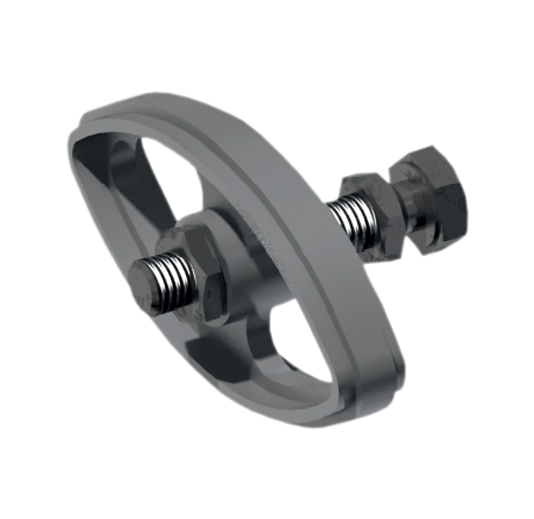

درایوهای زنجیره ای نوع D را می توان با پایه های GK، GK-K یا GK-C استفاده کرد. از آنها برای ایجاد کشش و موقعیت لازم در زنجیر استفاده می شود. برای مدارهای تک یا دوتایی طراحی شده است. ساخته شده از مواد PA6G با مقاومت در برابر سایش و ضربه بالا، بنابراین در برابر سایش ناشی از زنجیر مقاوم است.
نصب آسان
دوام

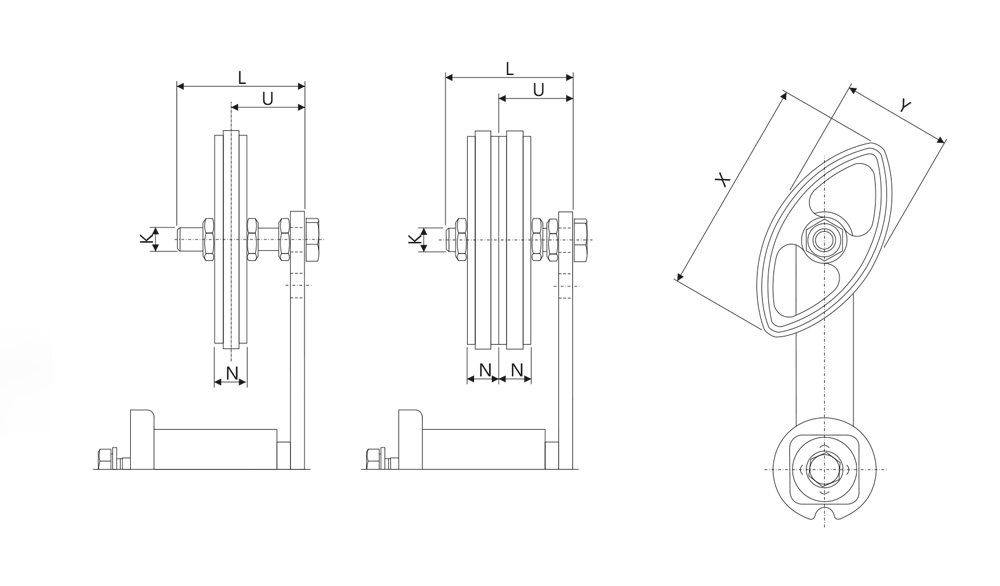

| ANSI | DIN 8187 | مدل | X | Y | К | L | N | لحظه سفت کردن مهره شش گوش 0,5d (Нм) |
محدوده دامنه تنظیم ریل راهنما U |
اندازه مدل (ГК) |
وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| تنها | |||||||||||
| 35 | ИСО 06 В-1 | Д3/8" 8а | 75 | 40 | М8 | 45 | 10.2 | 11-й | 19-34 | ГК 10 | 0,05 |
| 40 | ИСО 08 В-1 | Д1/2" 10а | 96 | 50 | М10 | 55 | 13,9 | 20 | 23-41 | ГК 16-18 | 0,10 |
| 50 | ИСО 10 В-1 | Д5/8" 10а | 126 | 65 | М10 | 55 | 16,6 | 20 | 27-39 | ГК 18 | 0,13 |
| 60 | ИСО 12В-1 | Д3/4" 12а | 148 | 74 | М12 | 80 | 19,5 | 35 | 30-61 | ГК 25 | 0,22 |
| ANSI | DIN 8187 | مدل | X | Y | К | L | N | لحظه سفت کردن مهره شش گوش 0,5d (Нм) |
محدوده دامنه تنظیم ریل راهنما U |
اندازه مدل (ГК) |
وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| دو برابر | |||||||||||
| 35 | ИСО 06 В-2 | Д3/8" 8б | 75 | 40 | М8 | 45 | 10.2 | 11-й | 23-30 | ГК 10 | 0,07 |
| 40 | ИСО 08 В-2 | Д1/2" 10б | 96 | 50 | М10 | 55 | 13,9 | 20 | 29-34 | ГК 16-18 | 0,13 |
| 50 | ИСО 10 В-2 | Д5/8" 10б | 126 | 65 | М10 | 70 | 16,6 | 20 | 35-46 | ГК 18 | 0,21 |
| 60 | ИСО 12 В-2 | Д3/4" 12б | 148 | 74 | М12 | 80 | 19,5 | 35 | 40-52 | ГК 25 | 0,32 |

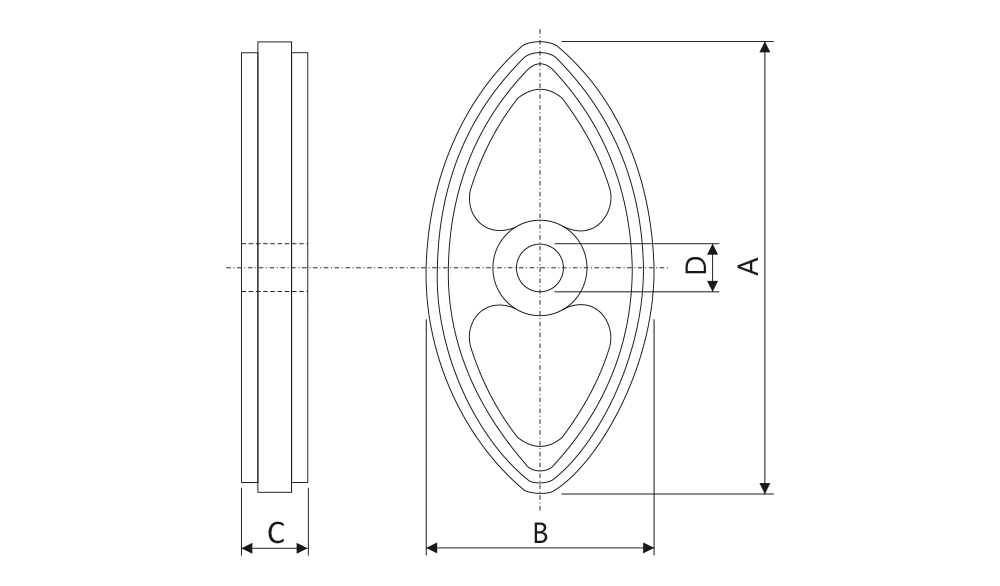

| ANSI | DIN 8187 | مدل | А | B | С | D | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|
| 35 | ИСО 06Б | Д3/8" 8 | 75 | 40 | 10.2 | 8 | 0,02 |
| 40 | ИСО 08Б | D1/2" 10 | 96 | 50 | 13,9 | 10 | 0,03 |
| 50 | ИСО 10В | Д5/8" 10 | 126 | 65 | 16,6 | 10 | 0,07 |
| 60 | ИСО 12В | D3/4" 12 | 148 | 74 | 19,5 | 12 | 0,11 |
