بازوهای کششی نوع GK بیشتر در نوار نقاله ها برای کشش اسکراپر، زنجیر و تسمه استفاده می شود. بدنه و قسمت های داخلی آن از فولاد جوشی ساخته شده است. با سفت کردن پیچ زیر محفظه بر روی نوع BS یا سایر عناصر اتصال نصب شده است. زاویه اتصال به دلیل نیروی اصطکاک ثابت است. اگر می خواهید در مقادیر کشش بالا کار کنید یا اگر تنش بسیار متفاوت است، توصیه می شود آن را با یک درج موقعیت یابی نوع TS نصب کنید.
نصب آسان
دوام

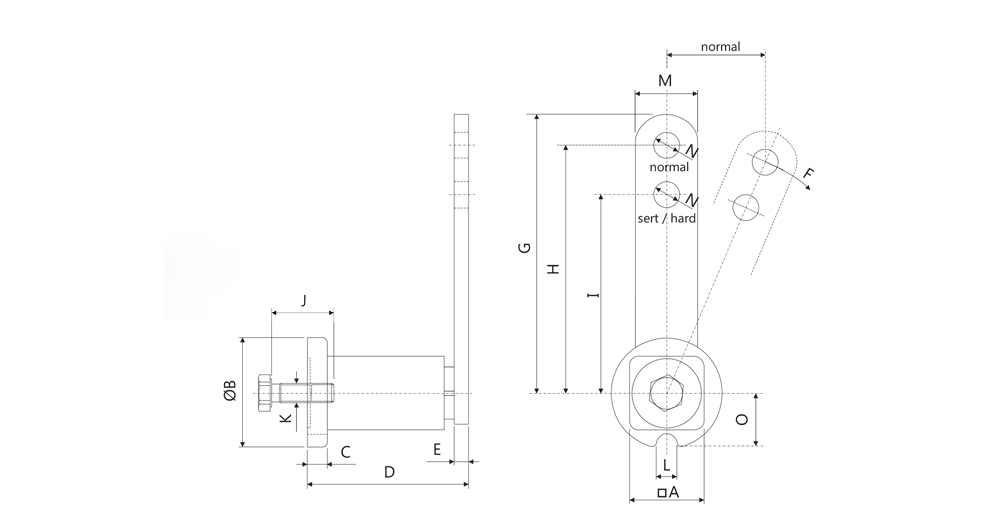

| А | ØВ | С | D | E | М | G | H | I | J | К | L | ØN | О | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GК 10 | 20 | 35 | 6 | 51 | 5 | 20 | 90 | 80 | 60 | 20 | М6 | 8 | 8,5 | 16,5 | 0,19 |
| GК 16 | 30 | 45 | 9 | 67 | 6 | 25 | 112,5 | 100 | 80 | 25 | М8 | 8,5 | 10,5 | 20,8 | 0,44 |
| GК 18 | 35 | 58 | 11 | 81 | 8 | 30 | 115 | 100 | 80 | 30 | М10 | 8,5 | 10,5 | 25,3 | 0,75 |
| GК 25 | 40 | 67,5 | 13,5 | 106,5 | 8 | 44 | 152 | 130 | 100 | 40 | М12 | 10,5 | 12,5 | 29,5 | 1,35 |
| GК 35 | 60 | 95 | 13,5 | 136,5 | 10 | 58 | 204 | 175 | 140 | 40 | М16 | 12,5 | 20,5 | 42 | 3.11 |
| GК 45 | 80 | 115 | 17 | 199 | 12 | 70 | 260 | 225 | 180 | 50 | М20 | 13 | 20,5 | 52 | 6,70 |
| GК 50 | 80 | 125 | 20,5 | 210,5 | 20 | 80 | 290 | 250 | 200 | 60 | М24 | 17 | 20,5 | 55 | 9,44 |
