کشنده های نوع GK-K به جای کشنده های GK در مواردی که اتصال ورق یا دستگاه فلزی از قسمت عقب بدنه غیرممکن باشد استفاده می شود. با سفت کردن پیچ روی اهرم نصب می شود. برای اطمینان از نیروی گیره بالا، از پیچ اتصال با کیفیت 12.9 استفاده می شود. اگر قصد دارید در مقادیر کشش بالا کار کنید یا اگر تنش بسیار متفاوت است، توصیه می شود آن را با یک درج موقعیت یابی نوع TS نصب کنید. بازوی کششی را می توان به عنوان یک اسکرابر تسمه در نوار نقاله با نصب یک چرخ زنجیر نوع Z، درایو زنجیره ای نوع D، قرقره تسمه نوع S یا قرقره نوع V، یا با دستگاهی که بین دو بازوی کششی نوع GK نصب شده است، استفاده کرد.
نصب آسان
دوام

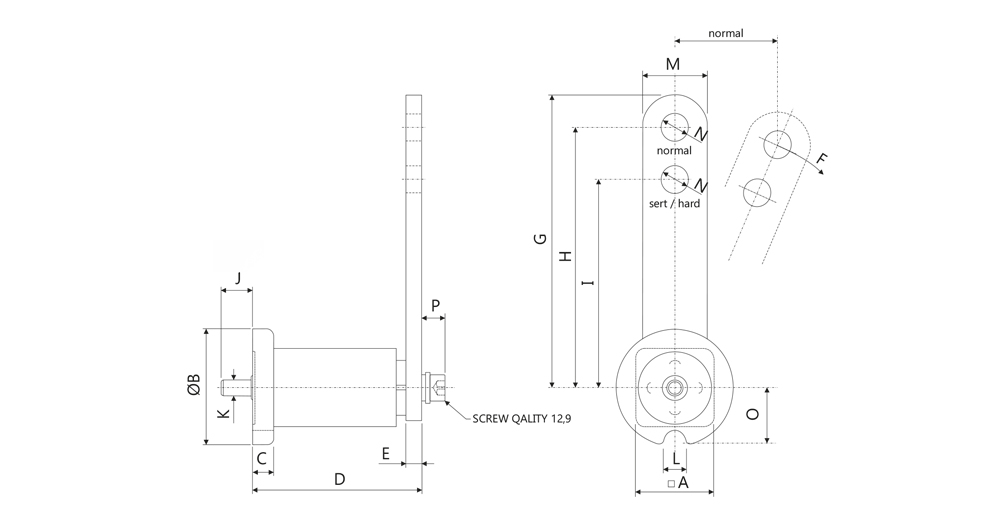

| А | ØВ | С | D | E | М | G | H | I | J | К | L | ØN | О | P | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GК-К 16 | 30 | 45 | 9 | 67 | 6 | 25 | 112,5 | 100 | 80 | 11 | М6 | 8,5 | 10,5 | 20,75 | 8 | 0,47 |
| GК-К 18 | 35 | 58 | 11 | 81 | 8 | 30 | 115 | 100 | 80 | 17 | М8 | 8,5 | 10,5 | 25.25 | 10 | 0,79 |
| GК-К 25 | 40 | 67,5 | 13,5 | 107 | 8 | 44 | 152 | 130 | 100 | 19 | М10 | 10,5 | 12,5 | 29,5 | 15 | 1,46 |
| GК-К 35 | 60 | 95 | 13,5 | 137 | 10 | 60 | 205 | 175 | 140 | 18 | М12 | 12,5 | 20,5 | 42 | 13 | 3,35 |
| GК-К 45 | 80 | 115 | 17 | 199 | 12 | 70 | 260 | 225 | 180 | 34 | М16 | 13 | 20,5 | 52 | 18 | 7,24 |
| GК-К 50 | 80 | 125 | 20,5 | 211 | 20 | 80 | 290 | 250 | 200 | 24 | М20 | 17 | 20,5 | 55 | 19 | 10.50 |
