چوب لباسی نوع AT | Komponent technika

قاب آویزهای نوسانی نوع AT از چدن چکش خوار، قسمت داخلی از میله آلومینیومی ساخته شده است. اتصال قسمت داخلی را می توان در دو یا یک طرف با پیچ و مهره انجام داد. یک سیستم تعلیق نوسانی نوع AT برای انتقال نیروی گرفته شده از میل لنگ به سیستمی که نوسان خواهد کرد استفاده می شود. انتقال نیرو از میل لنگ به سیستم بی صدا و ایمن است. نوع رزوه اتصال بدنه با توجه به جهت رزوه قطعه مورد اتصال انتخاب می شود.

نصب آسان

دوام

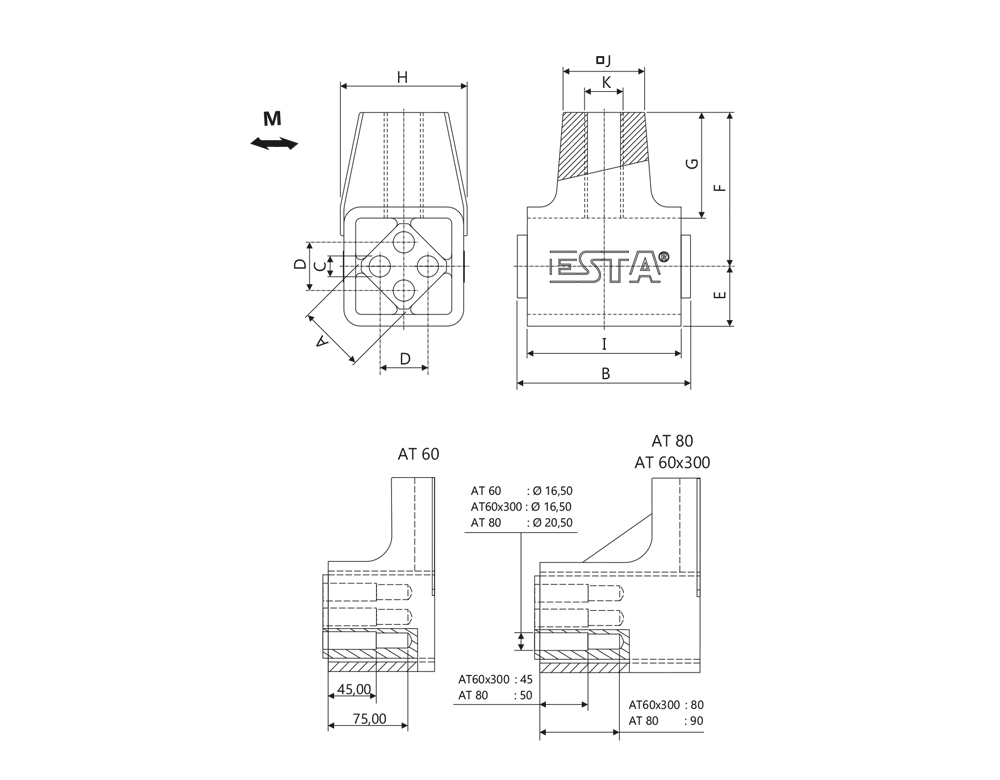

	М [в Н]	α max	n err max в min¯¹	А	B	С	D	E	F	G	H	I	J	К	وزن (کیلوگرم)
АT 16 AT 16Л	300	10°	1200	16	45	Ø5	10	15	40	28	32,9	40	20	М10 М10Л	0,25
АT 18 АT 18Л	420	10°	1200	18	55	Ø6	12	18,5	45	30,5	39,9	50	22	М12 М12Л	0,41
АT 25 АT 25Л	1050	10°	1200	25	65	Ø8	18	23	60	44	49,9	60	28	М16М16Л _	0,71
АT 35 АT 35Л	2100	10°	800	35	90	Ø10	23	31	80	55	65,9	80	42	М 20 М 20л	1,82
АT 45 АT 45Л	3600	10°	800	45	110	Ø12	35	41	100	67	87,8	100	48	М24М24Л _	3,65
АТ 50 АТ 50л	6200	10°	600	50	130	М12	40	45	105	70	95,8	120	60	М 36 М 36Л	5,44
АT 60 АT 60Л	12050	6°	400	60	210	М12	45	56,5	130	87,5	113	200	80	М42М42Л _	13.10
AT 60x300 AT 60x300L	19000	6°	400	60	310	М16	45	56,5	130	87,5	113	300	90	М42М42Л _	20.00
АT 80 АT 80Л	28600	6°	400	80	310	М20	60	75	160	102,5	150	300	103	М 52 М 52Л	38.00

M = بار مجاز، N بست

نصب در محل

برای کارآمدترین استفاده از نیروی حاصل از حرکت اهرم خارج از مرکز، محور اهرم خارج از مرکز باید از مرکز ثقل غربال عبور کند و عناصر نوسانی باید عمود بر زاویه نصب باشند.

.
