قاب آویزهای نوسانی KS-T از پروفیل فولادی، قطعات داخلی از میله فولادی ساخته شده است. رابط میانی از لوله های فولادی ساخته شده و به محفظه ها جوش داده شده است. اتصال تعلیق نوسانی با سیستم به صورت اصطکاکی با سفت شدن با پیچ عبوری از قسمت داخلی انجام می شود. عملکردی مشابه عنصر تعلیق نوع AK دارد، اما بر خلاف آن، فاصله بین دو پیوند قابل تنظیم نیست.
نصب آسان
دوام

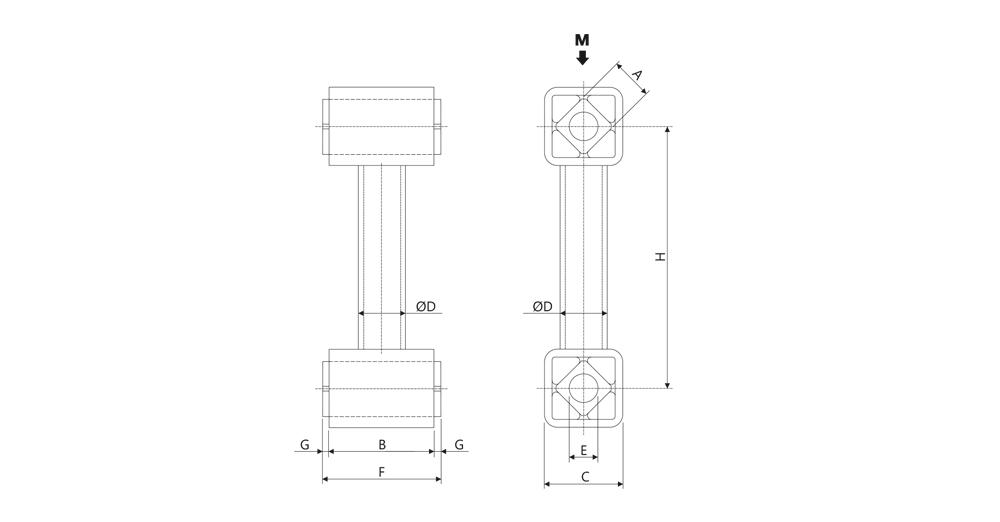

| М [ Н ] |
n err | حداکثر دامنه SW |
C d | А | B | С | ØD | E | F | G | H | وزن (کیلوگرم) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КS-Т 16 | 100 | 1200 | 17 | 5 | 16 | 40 | 30 | 20 | 11 | 45 | 2,5 | 100 | 0,41 |
| КS-Т 18 | 200 | 1200 | 21 | 10 | 18 | 50 | 35 | 26 | 13 | 55 | 2,5 | 120 | 0,64 |
| КS-Т 25 | 400 | 800 | 28 | 12 | 25 | 60 | 42 | 32 | 16 | 65 | 2,5 | 160 | 0,89 |
| КS-Т 35 | 800 | 800 | 35 | 19 | 35 | 80 | 60 | 40 | 20 | 90 | 5 | 200 | 2,34 |
| КS-Т 45 | 1600 | 800 | 35 | 33 | 45 | 100 | 76 | 45 | 24 | 110 | 5 | 200 | 3,99 |
| КS-Т 50 | 2500 | 600 | 44 | 38 | 50 | 120 | 80 | 60 | 30 | 130 | 5 | 250 | 5,43 |
محفظه پروفیل استیل
M = حداکثر بار N در واحد یا تعلیق نوسانی
K = ضریب نوسان ماشین
n = حداکثر فرکانس min–1 در 10 درجه، 5± درجه از صفر
C = سفتی دینامیکی Nm/mm در α ± 5 درجه، محدوده فرکانس 300-600 دقیقه-1
sw = حداکثر دامنه، میلی متر
