قاب آویزهای نوسانی KS-F از پروفیل فولادی ساخته شده است، قطعات داخلی از میله فولادی جوش داده شده به یک فلنج فولادی با سوراخ های نصب روی آن ساخته شده است. رابط میانی از لوله های فولادی ساخته شده و به محفظه ها جوش داده شده است. عملکردی مشابه عنصر تعلیق نوع AK دارد، اما بر خلاف آن، فاصله بین دو پیوند قابل تنظیم نیست. در سیستم هایی که فضای کافی برای نصب وجود ندارد، KS-FK را می توان با فلنج در طرف مقابل نصب کرد.
نصب آسان
دوام
| М [ Н ] |
n err | حداکثر دامنه SW |

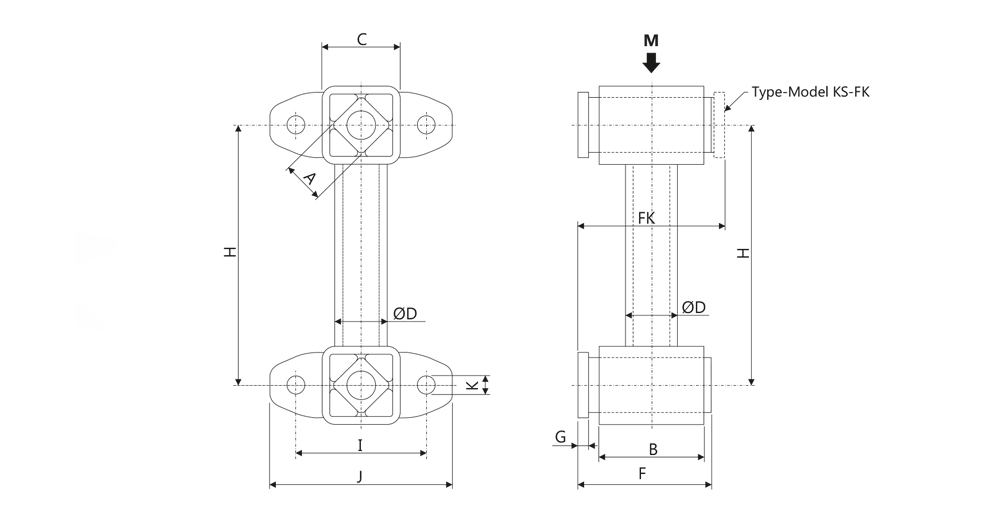

C d | А | B | С | ØD | F | Fк | H | I | J | К | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КS-F 16 КS-FК 16 |
100 | 1200 | 17 | 5 | 16 | 40 | 30 | 20 | 49 | 53 | 100 | 50 | 70 | 7 | 0,51 |
| КS-F 18 КS-FК 18 |
200 | 1200 | 21 | 10 | 18 | 50 | 35 | 26 | 60 | 65 | 120 | 60 | 85 | 9 | 0,85 |
| КS-F 25 КS-FК 25 |
400 | 800 | 28 | 12 | 25 | 60 | 40 | 32 | 73 | 78 | 160 | 80 | 110 | 12 | 1,35 |
| КS-F 35 КS-FК 35 |
800 | 800 | 35 | 19 | 35 | 80 | 60 | 40 | 96 | 102 | 204 | 100 | 140 | 14 | 3.13 |
| КS-F 45 КS-FК 45 |
1600 | 80 | 35 | 33 | 45 | 100 | 80 | 45 | 120 | 128 | 204 | 130 | 180 | 18 | 6,28 |
| КS-F 50 КS-FК 50 |
2500 | 600 | 45 | 38 | 50 | 120 | 80 | 60 | 145 | 155 | 204 | 140 | 190 | 18 | 8.18 |
M = حداکثر بار بر حسب N در واحد یا تعلیق نوسانی
K = ضریب نوسان ماشین
n = حداکثر فرکانس min–1 در 10 درجه، 5± درجه از صفر
C = سفتی دینامیکی Nm/mm در α ± 5 درجه، محدوده فرکانس 300-600 دقیقه-1
sw = حداکثر دامنه، میلی متر
نوع نصب KS-F
زاویه نصب عنصر گردان KS-F به مواد حمل شده و ظرفیت بار آن بستگی دارد. زاویه نصب معمولاً در برنامه ها بین 10-30 درجه انتخاب می شود. میز، غربال و غیره سیستم ها باید از سطوح جانبی نصب شوند. در صورت عدم وجود پلت فرم کاربردی در سطوح جانبی، می توان آن را بین صفحه نمایش و شاسی نیز نصب کرد.
* KS-F برای نصب فلنجی است، KS-T برای نصب پیچ مرکزی تک سوراخ است.
