قاب آویزهای نوسانی نوع ES-T از پروفیل آلومینیومی، قطعات داخلی از میله آلومینیومی ساخته شده اند. یک عنصر اتصال فولادی کوتاه بین عناصر تعلیق لاستیکی استفاده می شود که توزیع نیرو بین آنها را تنظیم می کند. عناصر تعلیق ES-T با اتصال پیچ و مهره قطعات با سوراخ های نصب روی آنها به پایه متصل می شوند. می تواند بارهای بیشتری را نسبت به مدل ES تحمل کند.
نصب آسان
دوام

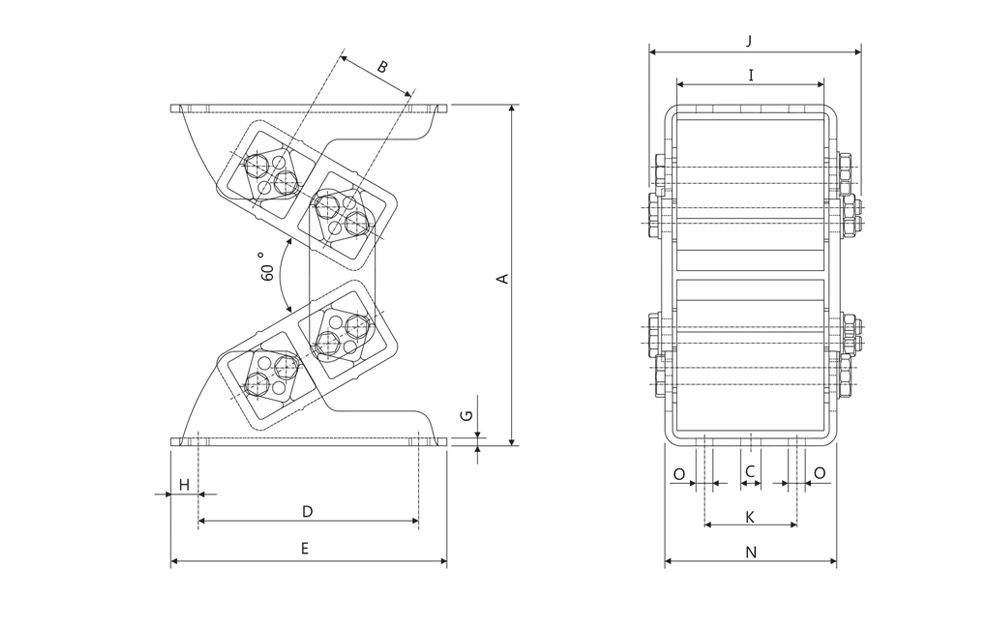

| М [в Н] |
A بدون بارها میلی متر |
A حداکثر بار، میلی متر |
B | С | D | E | H | I | J | К | О | G | N | وزن (کیلوگرم) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЕС-Т 18 | 550-1250 | 141 | 107 | 35 | 9 | 90 | 115 | 12,5 | 50 | 79,0 | 30 | 9,0 | 3 | 61 | 1,79 |
| ЕС-Т 25 | 950 - 2400 | 180 | 144 | 44 | 11,5 | 120 | 150 | 15 | 80 | 117,3 | 50 | 9,0 | 4 | 93 | 3,22 |
| ЕС-Т 35 | 2000 - 4000 | 240 | 215 | 60 | 14 | 150 | 185 | 17,5 | 100 | 146,4 | 70 | 11,0 | 5 | 120 | 6,96 |
| ЕС-Т 45 | 3000 - 6000 | 294 | 231 | 76 | 18 | 170 | 220 | 25 | 110 | 167,5 | 80 | 13,5 | 5 | 130 | 14.31 |
| ЕС-Т 50x120 | 3800 - 9000 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 120 | 166,0 | 90 | 13,5 | 6 | 142 | 17.31 |
| EС-C 50x160 | 6000 - 11800 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 160 | 214,0 | 90 | 14 | 8 | 186 | 25.12 |
| ЕС-Т 50x200 | 8000 - 16000 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 200 | 260,0 | 90 | 14 | 8 | 226 | 30,84 |
M = بار مجاز، N بست
| ES-T - مواد | |
|---|---|
| نوع مدل | 25-35 |
| محفظه پروفیل آلومینیومی | Х |
| داخلی مربع در ساخت آلومینیوم |
Х |
عناصر چرخشی نوع ES-T ظرفیت بار بیشتری دارند زیرا بازوهای اهرمی آنها کوتاهتر از عناصر چرخشی نوع ES هستند. میرایی خطی تحت بار برای فرکانس طبیعی بسیار پایین قسمت نوسانی حدود 3.5 هرتز کافی است..
