آویزهای نوسانی نوع ES-C

قاب آویزهای نوسانی نوع ES-C از پروفیل آلومینیومی، قطعات داخلی از پروفیل های فولادی جوشی ساخته شده است. عنصر نوسانی به عنوان تعلیق برای اتصال سیستم استفاده می شود. آویز نوسانی ES-C با پیچ و مهره به فلنج های بالا و پایین محفظه متصل می شود. با اتصال مستقیم به فیدر یا محفظه سیستم قابل استفاده است. به دلیل فرکانس طبیعی پایین، انتقال ارتعاش از سیستم به پایه را تقریباً به صفر می رساند.

نصب آسان

دوام

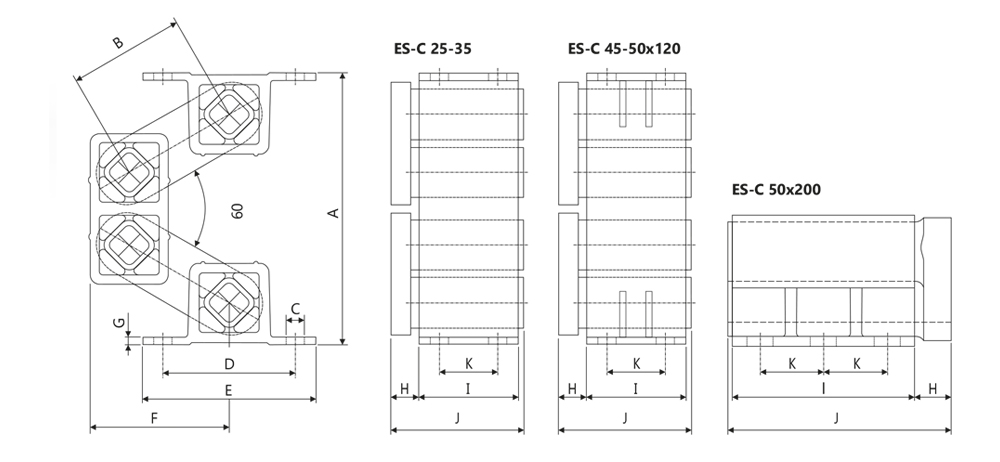

	М [в Н]	A بدون بارها میلی متر	A حداکثر بار، میلی متر	F بدون بارها میلی متر	F حداکثر بار، میلی متر	B	С	D	E	G	H	I	J	К	К	وزن (کیلوگرم)
ES-С 25	520 - 1300	164	201	84	68	70	Ø11	80	105	4,5	17	60	80	35	35	2,15
ES-С 35	1250 - 2600	223	273	114	93	95	Ø13	100	125	6	21	80	105	40	40	4,77
ES-С 45	2100 - 4300	268	326	136	113	110	Ø13x20	115	145	8	28	100	132	65	65	13,6
ES-C 50x120	3600 - 8500	288	352	147	119	120	Ø18x28	130	170	10	40	120	165	60	60	22,0
ES-C 50x200	6100 - 14200	288	352	147	119	120	Ø18x28	130	170	10	40	200	145	70	70	31,0

M = ظرفیت بالابری، N کامل است
بدنه پروفیل آلومینیومی، داخلی پروفیل فولادی
