بدنه آویزهای نوسانی نوع ES از آلیاژ آلومینیوم، قسمت های داخلی از پروفیل فولادی جوش داده شده ساخته شده است. نصب با استفاده از سوراخ هایی در فلنج های اتصال و اتصالات پیچ و مهره ای انجام می شود. می تواند به عنوان آویز یا تکیه گاه در صفحه های ارتعاشی و سیستم های همزن استفاده شود تا اطمینان حاصل شود که نیروی گریز از مرکز و ارتعاش سیستم در جهت انتقال حفظ می شود. انتقال ارتعاش از سیستم به زمین را تا نزدیک به صفر کاهش می دهد. تا حد زیادی از نوسانات تصادفی ناشی از فرکانس طبیعی سیستم هنگام راه اندازی موتور جلوگیری می کند.
نصب آسان
دوام

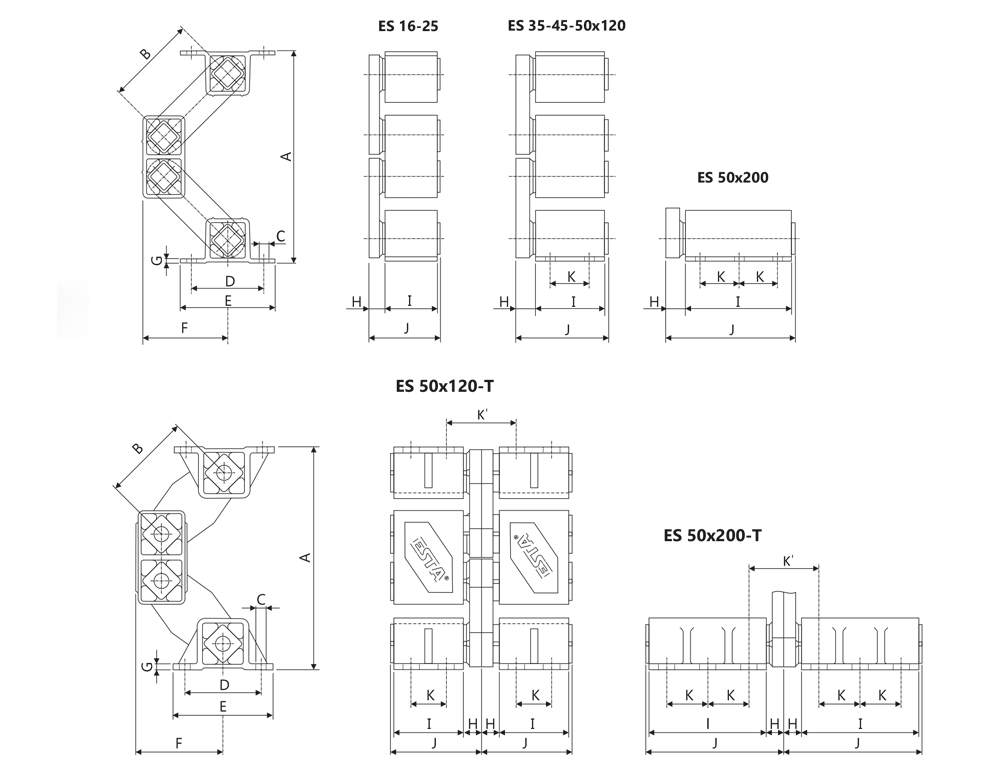

М [в Н] |
A بدون |
A حداکثر بار، میلی متر |
F بدون بارها میلی متر |
F حداکثر بار، میلی متر |
B | С | D | E | G | H | I | J | К | К | وزن (کیلوگرم) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ES 16 | 45 - 150 | 173 | 128 | 72 | 88 | 80 | Ø7 | 50 | 65 | 2 | 10 | 40 | 51 | - | - | 1.04 |
ES 18 | 110 - 290 | 211 | 155 | 88 | 108 | 100 | Ø9 | 60 | 80 | 2 | 14 | 50 | 67 | - | - | 1,74 |
ES 25 | 240 - 785 | 235 | 179 | 94 | 114 | 100 | Ø11 | 80 | 105 | 5 | 17 | 60 | 80 | - | - | 2,32 |
ES 35 | 620 - 1580 | 305 | 234 | 120 | 145 | 125 | Ø13 | 100 | 125 | 6 | 21 | 80 | 104 | 40 | - | 4,98 |
ES 45 | 1240 - 2930 | 350 | 271 | 140 | 167 | 140 | Ø13 | 115 | 150 | 5 | 28 | 100 | 132 | 65 | - | 15.00 |
ES 50x120 | 2480 - 5920 | 380 | 293 | 149 | 179 | 150 | Ø18 | 130 | 170 | 10 | 35 | 120 | 160 | 60 | - | 20.00 |
ES 50x200 | 4100 - 9910 | 380 | 293 | 151 | 181 | 150 | Ø18 | 130 | 170 | 10 | 40 | 200 | 245 | 70 | - | 30.00 |
ES 50х120-Т | 4800 - 11850 | 380 | 270 | 150 | 184 | 150 | Ø18 | 130 | 170 | 10 | 30 | 120 | 155 | 60 | 120 | 47.00 |
ES 50х200-Т | 8300 - 19750 | 380 | 270 | 150 | 184 | 150 | Ø18 | 130 | 170 | 10 | 30 | 200 | 235 | 70 | 120 | 71,00 |
M = ظرفیت بالابری، N کامل است
بدنه پروفیل آلومینیومی / داخلی پروفیل فولادی
