قاب آویزهای نوسانی نوع CS-T از پروفیل فولادی، قطعات داخلی از میله فولادی ساخته شده است. یک پروفیل فولادی که به بدنه ها جوش داده شده است یک فاصله ساز را تشکیل می دهد. اتصال عنصر نوسانی با سیستم به صورت اصطکاکی و با سفت کردن آن با پیچ عبوری از قسمت داخلی انجام می شود. برای کارکرد همزمان دو سیستم لرزاننده که یکی معلق و دیگری پا است استفاده می شود. براکت میانی برای محکم کردن سیستم به قطب استفاده می شود.
نصب آسان
دوام
| М К = 2 [ Н ] |
М К=3 [ Н ] |
М К=4 [ Н ] |
n err | حداکثر دامنه SW |

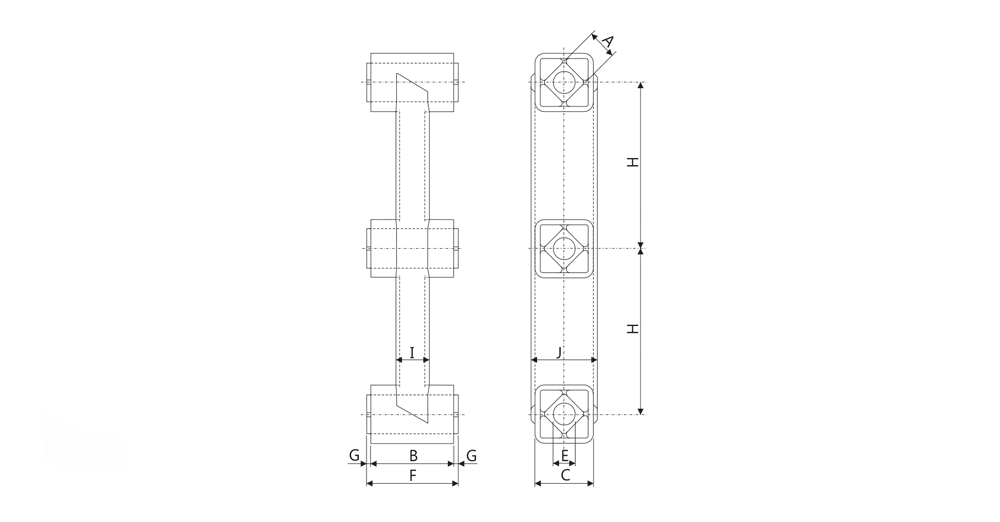

C d | А | B | С | E | F | G | H | I | J | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СS-Т 19 | 150 | 120 | 100 | 650 | 17 | 22 | 18 | 50 | 35 | 13 | 55 | 2,5 | 100 | 20 | 40 | 1,00 |
| СS-Т 25 | 300 | 240 | 200 | 600 | 21 | 32 | 25 | 60 | 40 | 16 | 65 | 2,5 | 120 | 30 | 50 | 1,40 |
| СS-Т 35 | 600 | 500 | 400 | 505 | 28 | 45 | 35 | 80 | 60 | 20 | 90 | 2,5 | 160 | 50 | 70 | 4.30 |
| СS-Т 45 | 1200 | 1000 | 800 | 450 | 35 | 50 | 45 | 100 | 80 | 24 | 110 | 5 | 204 | 50 | 90 | 7.20 |
محفظه ساخته شده از پروفیل فولادی جوش داده شده
M = حداکثر بار N در واحد یا تعلیق نوسانی
K = ضریب نوسان ماشین
n = حداکثر فرکانس min–1 در 10 درجه، 5± درجه از صفر
سختی دینامیکی در زوایای نوسان α ± 5 درجه، در محدوده سرعت ns 300 - 600 دقیقه - 1
sw = حداکثر دامنه، میلی متر
