قاب آویزهای نوسانی نوع CS-F از پروفیل فولادی، قطعات داخلی از میله فولادی جوش داده شده به فلنج فولادی با سوراخ های نصب روی آن ساخته شده است. یک پروفیل فولادی که به بدنه ها جوش داده شده است یک فاصله ساز را تشکیل می دهد. برای کارکرد همزمان دو سیستم لرزاننده که یکی معلق و دیگری پا است استفاده می شود. براکت میانی برای محکم کردن سیستم به قطب استفاده می شود. CS-FK در سیستم هایی که فضای کافی برای نصب وجود ندارد، فلنجی است که در طرف مقابل نصب می شود.
نصب آسان
دوام
| М К = 2 [ Н ] |
М К=3 [ Н ] |
М К=4 [ Н ] |
n err | حداکثر دامنه SW |
C d | А | B | С | F | Fк | G | H | I | J | К | L | N | О | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СS-F 18 СS-FК 18 |
150 | 120 | 100 | 65 | 17 | 22 | 18 | 50 | 35 | 60 | 65 | 5 | 100 | 20 | 40 | 9 | 35 | 60 | 85 | 1.30 |
| СS-F 25 СS-FК 25 |
300 | 240 | 200 | 600 | 21 | 32 | 25 | 60 | 40 | 73 | 78 | 5 | 120 | 30 | 50 | 11,5 | 45 | 80 | 110 | 2.10 |
| СS-F 35 СS-FК 35 |
600 | 500 | 400 | 505 | 28 | 45 | 35 | 80 | 60 | 96 | 102 | 6 | 160 | 50 | 70 | 14 | 60 | 100 | 140 | 5,50 |
| СS-F 45 СS-FК 45 |
1200 | 1000 | 800 | 420 | 35 | 50 | 45 | 100 | 80 | 116 | 125 | 8 | 204 | 50 | 90 | 18 | 70 | 130 | 180 | 10,6 |
| СS-F 50 СS-FК 50 |
1800 | 1500 | 1200 | 390 | 44 | 55 | 50 | 120 | 80 | 145 | 155 | 10 | 251,5 | 50 | 100 | 18 | 80 | 140 | 190 | 13,6 |
M = حداکثر بار N در واحد یا تعلیق نوسانی
K = ضریب نوسان ماشین
n = حداکثر فرکانس min–1 در 10 درجه، 5± درجه از صفر
C = سفتی دینامیکی Nm/mm در α ± 5 درجه، محدوده فرکانس 300-600 دقیقه-1
sw = حداکثر دامنه، میلی متر

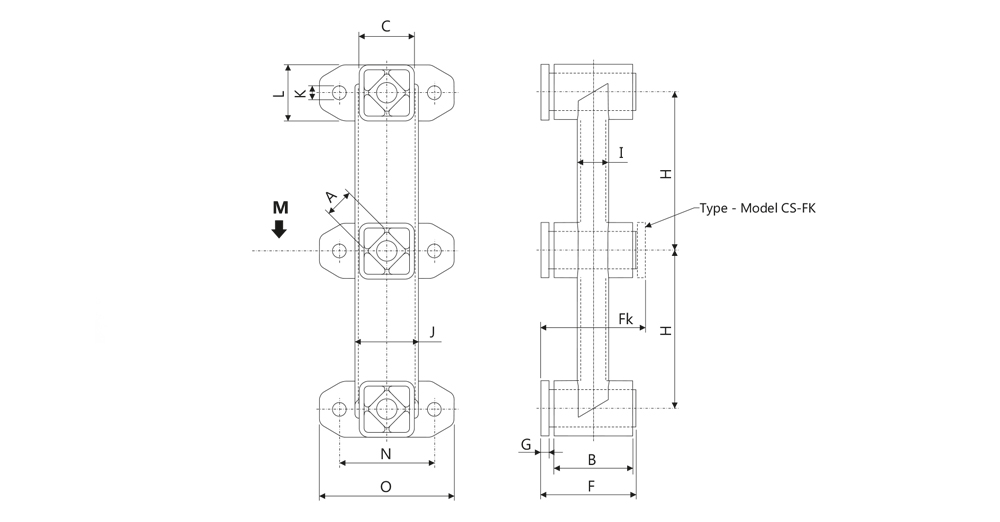

نوع نصب CS-F
زاویه نصب المنت چرخشی CS-F به مواد حمل شده و ظرفیت بار آن بستگی دارد. زاویه نصب معمولاً در برنامه ها بین 10-30 درجه انتخاب می شود.
* CS-F برای نصب فلنجی است، CS-T برای نصب پیچ در مرکز تک شاخه است.
