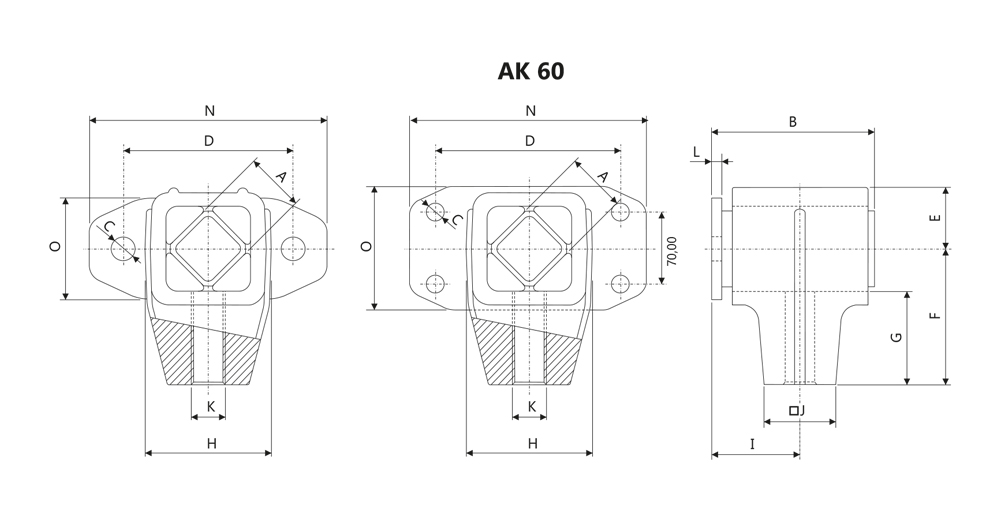

Тип модели |
М [в Н] |
Мd | n err max в мин¯¹ | А | B | С | D | E | F | G | H | I | J | L | N | О | К | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| АК 16 АК 16Л |
120 | 0,45 | 1200 | 16 | 49 | Ø7 | 50 | 15 | 40 | 28 | 33 | 27 | 20 | 4 | 70 | 25 | М10 М10Л |
0,29 |
| АК 18 АК 18Л |
220 | 1,35 | 1200 | 18 | 60 | Ø9 | 60 | 18,5 | 45 | 30,5 | 40 | 33 | 22 | 5 | 85 | 35 | М12 М12Л |
0,51 |
| АК 25 АК 25Л |
450 | 2,66 | 800 | 25 | 73 | Ø11,5 | 80 | 23 | 60 | 42 | 50 | 40 | 28 | 5 | 110 | 45 | М16М16Л _ |
0,94 |
| АК 35 АК 35Л |
875 | 6,82 | 800 | 35 | 96 | Ø104 | 100 | 31 | 80 | 55 | 66 | 52 | 42 | 6 | 140 | 60 | М 20 М 20л |
2.21 |
| АК 45 АК 45Л |
1700 | 11,73 | 800 | 45 | 120 | Ø18 | 130 | 41 | 100 | 67 | 88 | 66 | 48 | 8 | 180 | 70 | М24М24Л _ |
4,80 |
| АК 50 АК 50Л |
2600 | 21.05 | 600 | 50 | 145 | Ø18 | 140 | 45 | 105 | 70 | 96 | 80 | 60 | 10 | 190 | 80 | М 36 М 36Л |
6,66 |
| АК 60 АК 60Л |
5200 | 39,9 | 500 | 60 | 233 | Ø18 | 180 | 51,5 | 130 | 70 | 108 | 128 | 80 | 15 | 230 | 120 | М42М42Л _ |
12.80 |
М = макс. нагрузка в Н на единицу или гибкую подвеску
n = макс. частота в мин–1 при 10°, от нуля ±5°
Md = динамический момент Нм/° при ± 5°, диапазон частот 300–600 мин-1
Cпособ крепления АК
Угол установки поворотного элемента АК зависит от транспортируемого материала и его грузоподъемности. Угол установки обычно выбирается в пределах 10-30 градусов в приложениях.
* Поворотные элементы типа АК изготавливаются с правым и левым ходом зуба. Стол, сито и т.д. системы следует монтировать с боковых поверхностей. Если на боковых поверхностях нет площадки для нанесения, ее также можно установить между ситом и шасси. В случае, если система работает близко к резонансу, например, 2 колебательных элемента AK 35, значение динамической пружины рассчитывается, как в примере.
Cоединительная шпилька
Соединительная шпилька должна иметь один конец с правой и один с левой резьбой для простоты сборки и регулировки.
