بدنه آویزهای نوسانی نوع AG از چدن چکش خوار، قطعات داخلی از میله فولادی ساخته شده است. آویزهای نوسانی AG به سیستم اجازه می دهد تا به صورت دایره ای نوسان کند. با محتوای لاستیکی بیشتر نسبت به مدل‌های دیگر، با خنثی کردن ارتعاشات شدید، از آسیب سیستم به ساختاری که به آن متصل است جلوگیری می‌کنند.
نصب آسان
دوام

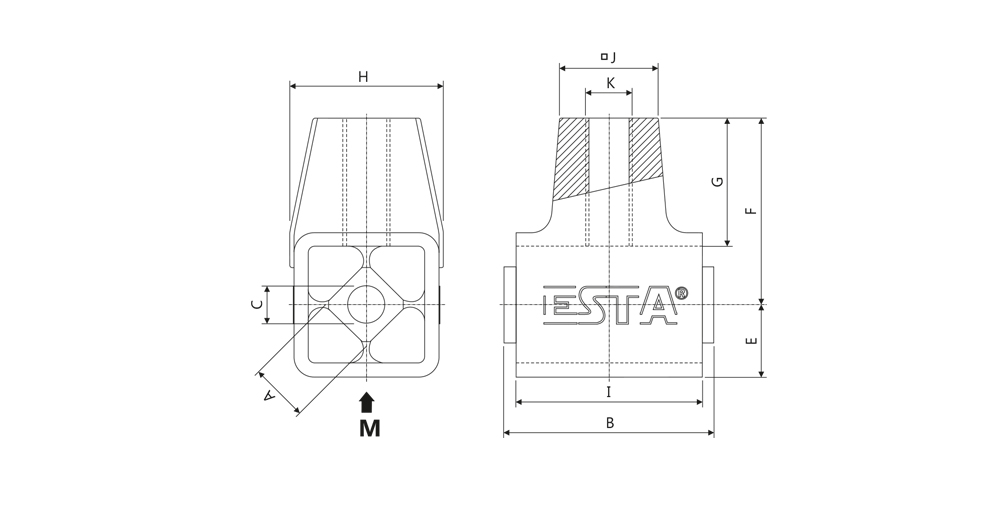

| М [ Н ] |
А | B | С | E | F | G | H | I | J | К | وزن (کیلوگرم) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| АG 18 АG 18L |
650-1700 | 18 | 65 | 13 | 23 | 60 | 42 | 50 | 60 | 28 | М16 М16Л |
0,74 |
| АG 25 АG 25L |
1400-3200 | 25 | 90 | 16 | 31 | 80 | 55 | 66 | 80 | 42 | М20 М20Л |
1,74 |
| АG 35 АG 35L |
2800-5100 | 35 | 110 | 20 | 41 | 100 | 67 | 88 | 100 | 48 | М24 М24 |
3,50 |
| АG 45 АG 45L |
4700-7500 | 40 | 130 | 20 | 45 | 105 | 70 | 96 | 120 | 60 | М36 М36 |
6.00 |
| АG 50 АG 50л |
6200-15800 | 50 | 210 | М12х4 | 55 | 130 | 85 | 117 | 200 | 80 | М42 М42 |
12.00 |
نوع نصب
برای آویزهای نوسانی نوع AG، برای حرکت دایره‌ای غربال اول، زاویه بین عناصر نوسانی باید در موقعیت 90 درجه باشد و حداکثر زاویه چرخش باید در محدوده α=2° باشد.
برای حرکت بیضوی غربال، عناصر نوسانی باید در یک موقعیت موازی باشند.
حداکثر زاویه چرخش باید در ±2° α= باشد.
حداکثر زاویه چرخش باید در محدوده β=5° باشد.
واشر شاتون، مهره و فنر باید توسط مشتری تهیه شود.
شعاع حرکت دایره‌ای غربال با طول بازوی اتصال الک و نیروی گریز از مرکز ایجاد می‌شود. المان نوسانی کنار الک بسیار نزدیک به مرکز ثقل الک یا کمی زیر آن نصب می شود.
رزوه های سمت راست و چپ عناصر چرخشی AG تنظیم طول بازوهای پشتیبانی را بسیار آسان می کند.
برای مدل های AG 18 و 25، اتصالات مربعی داخلی باید با پیچ M12 و M16 انجام شود.
.
