| М حداکثر ظرفیت بار |
اس حداکثر در ¯¹ در ±5º |

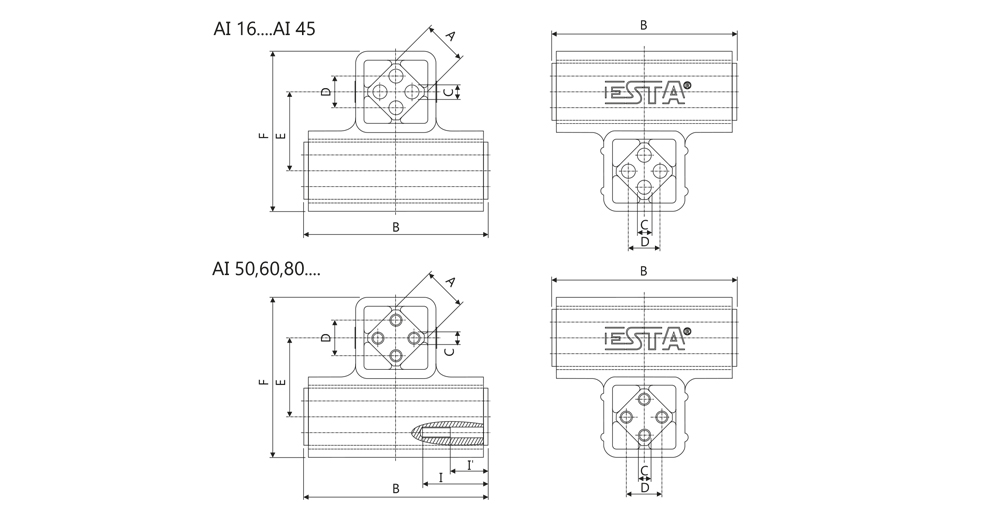

А | B | С | D | E | F | I | I¹ | وزن (کیلوگرم) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АI 16 | 180 | 1200 | 16 | 65 | 5 | 10 | 30 | 60 | - | - | 0,50 |
| АI 18 | 330 | 800 | 18 | 85 | 6 | 12 | 35 | 70 | - | - | 0,81 |
| АI 25 | 850 | 800 | 25 | 105 | 8 | 18 | 45 | 91 | - | - | 1,51 |
| АI 35 | 1700 | 800 | 35 | 130 | 10 | 23 | 60 | 122 | - | - | 3.16 |
| АI 45 | 3100 | 600 | 45 | 160 | 12 | 35 | 72 | 154 | - | - | 6,58 |
| АI 50 | 5750 | 400 | 50 | 210 | М12 | 40 | 78 | 168 | 70 | - | 11,78 |
| АI 60 | 10100 | 300 | 60 | 310 | М16 | 45 | 97 | 210 | 80 | 50 | 38.00 |
| АI 80 | 20150 | 150 | 80 | 410 | М20 | 60 | 138 | 278 | 90 | 50 | 72.00 |
نوع نصب AI
عناصر تعلیق نوع AI با پیچ و مهره هایی که از طریق عناصر مرکزی مربعی از AI 16 تا AI 45 رزوه می شوند و پیچ و مهره های متصل به سوراخ های رزوه دار که در عناصر مرکزی مربعی مدل AI 50 حفر شده اند، بسته می شوند. زاویه چرخش نباید از 5± درجه تجاوز کند. اگر از آن بیشتر شود، طول قسمت پشتیبانی بین عناصر نوسان بزرگتر انتخاب می شود و با محدودیت های زاویه ای تنظیم می شود. المنت آویزان در کنار صفحه نمایش در ارتفاعی تا حد امکان نزدیک به مرکز ثقل صفحه نصب شده است تا از لرزش و حرکت کاردان جلوگیری کند.
عنصر مرجع نوع AI
برای اطمینان از حرکت دایره ای و تنش پیچشی یکنواخت در عناصر تعلیق، قطعات پشتیبانی AI باید عمود بر عناصر تعلیق متصل شوند. برای اتصال به قطعات مربعی داخلی باید از پیچ های شش گوش با کلاس 8.8 یا بالاتر استفاده شود. در مدل AI 50 اتصال با پیچ و مهره با سوراخ های رزوه دار در المنت مربع داخلی انجام می شود. قسمت پشتیبانی برای نصب بین دو AI باید توسط مشتری تهیه شود و مجموعه مربوطه با توجه به ارتفاع مورد نظر آماده شود.
سیستم تعلیق
سیستم های تعلیق معمولاً در جداول غربالگری و ژیراتورهای غلتشی استفاده می شوند. مناسب ترین نوع برای این کاربردها عنصر تعلیق AI است. برای اطمینان از حرکت چرخشی غربال، درایو غربال توسط یک موتور ارتعاشی ارائه می شود. بر خلاف سیستم های متصل معمولی (کف)، عناصر تعلیق نیروی کشش سیستم تعلیق را تجربه می کنند.
.
